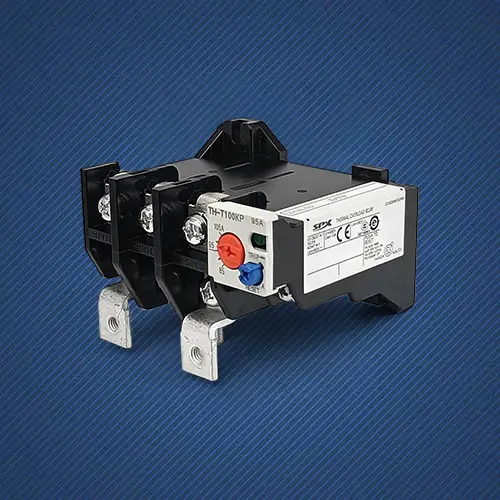

Termiskt överbelastningsrelä

Som professionell tillverkare vill  SPX ge dig högkvalitativt termiskt överbelastningsrelä.

Bland de många felen på elmotorer är överhettning och åldrande av lindningsisolering orsakad av långvarig överbelastning den vanligaste och kumulativa formen av skador. SPX:s högkvalitativa termiska överbelastningsrelä är född för detta ändamål. Det är som en lojal brännare, som kontinuerligt "känner" och "kommer ihåg" motorns uppvärmningstillstånd genom interna bimetallplattor. Dess skyddsegenskaper matchar perfekt motorns termiska karakteristiska kurva. När en lätt överbelastning varar under en längre tid eller en allvarlig överbelastning inträffar ett ögonblick, kommer den i rätt tid att utfärda ett utlösningskommando för att stänga av strömförsörjningen och ge skydd innan motorn når en farlig temperatur. Detta är en skyddande intelligens baserad på fysiska principer, direkt, pålitlig och kräver ingen extern strömförsörjning.

Det bimetalliska kärnelementet i det skräddarsydda termiska överbelastningsreläet genomgår deformation på grund av värmen som genereras av strömmen, vilket direkt simulerar uppvärmning och kylning av motorlindningen. Skyddsegenskaperna (aktuellt tidsförhållande) överensstämmer i hög grad med motorns termiska tolerans, och det är ett väsentligt "analogt" skydd.

Ju större överbelastningsströmmen är, desto mer värme genereras, desto snabbare böjhastighet för bimetallremsan och desto kortare utlösningstid. Denna inneboende fysiska inversa tidskaraktäristik kan uppnås utan behov av komplexa kretsar och är mycket stabil.

För det "underfriska" tillståndet för elmotorer som arbetar med 105 % -120 % märkström under lång tid, kan elektroniska skydd ignoreras på grund av inställning eller störningar, men den termiska ackumuleringseffekten av Thermal Overload Relay kan säkerställa dess slutliga verkan och förhindra långsam isolationsförsämring.

När ett fasavbrott eller allvarlig trefasströmobalans uppstår, kommer strömmen i tvåfaslindningen i drift att öka kraftigt. Det termiska överbelastningsreläet kan påskynda sin funktion och ge effektivt skydd mot fasavbrott genom kombinationseffekten av interna differentialstyrningsplattor eller trefasiga bimetallplattor.

Passiv drift, inget behov av extra strömförsörjning; Strukturen är robust, livslängden är lång och inköps- och underhållskostnaderna är betydligt lägre än elektroniska skyddsanordningar.

Ej känslig för spänningsfluktuationer, momentana överspänningar och elektromagnetiska störningar i elnätet. I industrianläggningar med damm, luftfuktighet och stora temperaturskillnader uppvisar termiska överbelastningsreläer, baserade på termodynamiska principer, ofta bättre stabilitet än elektroniska precisionsenheter.

Ansökan:

Standard överbelastningsskydd för trefas asynkronmotorer som startar direkt, såsom fläktar, vattenpumpar, kompressorer och transportband.

Termiskt överbelastningsrelä ger det mest kostnadseffektiva skyddet i situationer där komplex kommunikation och parameterövervakning inte krävs.

Tillförlitligheten hos mekaniska strukturer i verkstäder med vibrationer, hög temperatur, högt damm eller elektromagnetisk störning framhäver dess fördelar.

Termiskt överbelastningsrelä används som reservdel för att ersätta liknande produkter och upprätthålla systemkonsistens och kompatibilitet.
