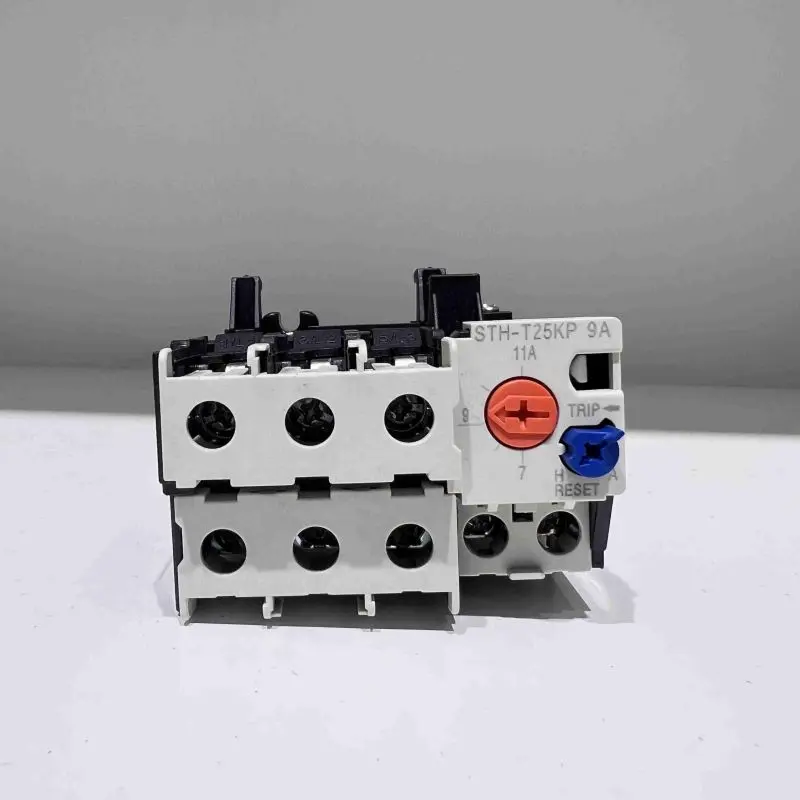

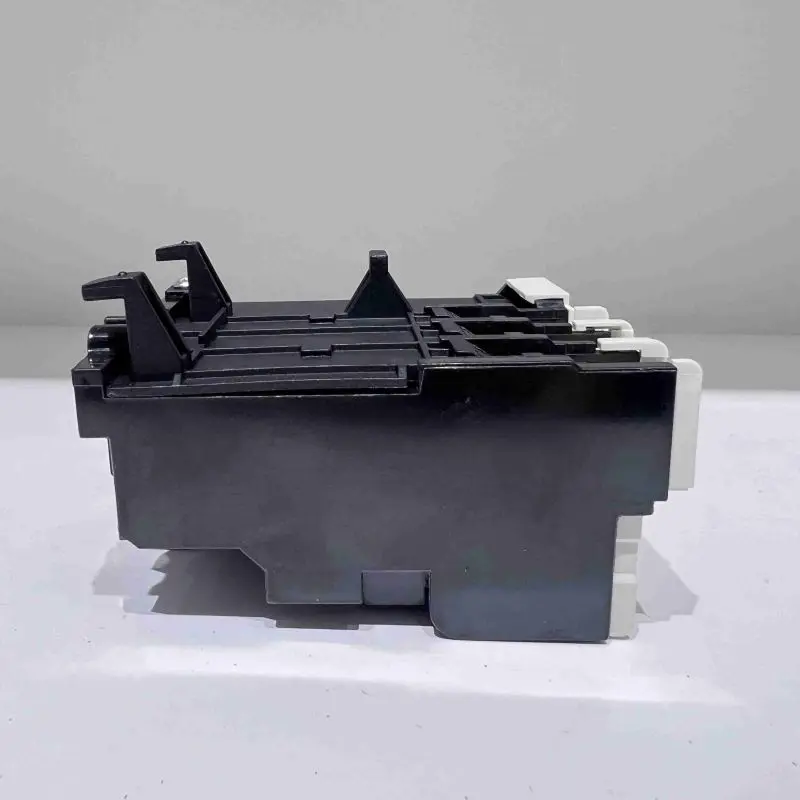

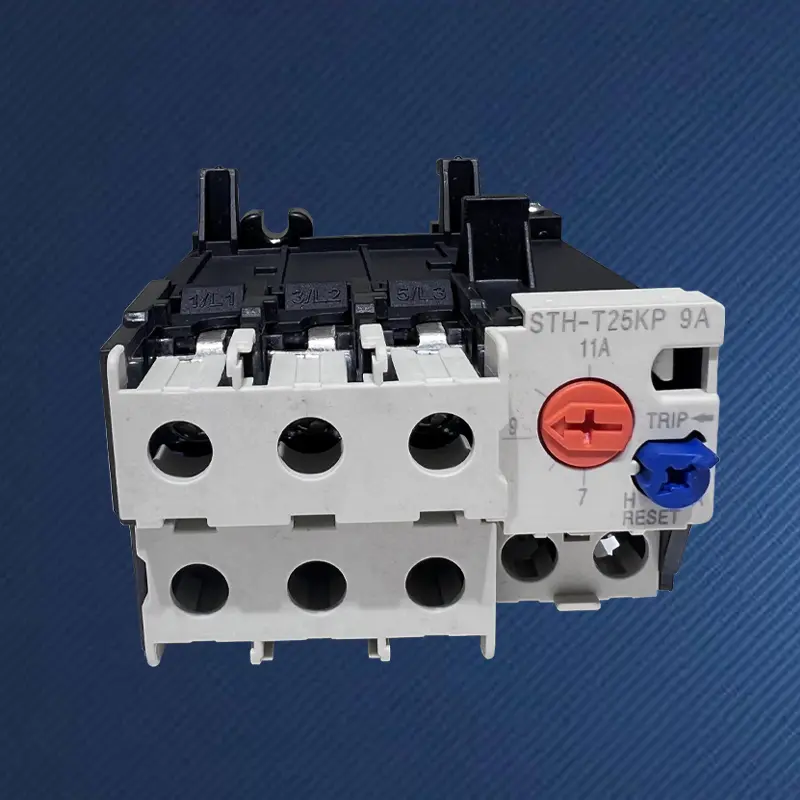

Termiskt överlastrelä TH-T25 18A

I en värld av motorskydd innebär universell justerbarhet flexibilitet, men det medför också komplexiteten i felsökning och risken för inkonsekventa parametrar. China SPX Thermal Overload Relay TH-T25 18A går i motsatt riktning. Det är inte ett brett justerbart verktyg, utan ett "säkerhets-ID-kort" exakt gjutet för en märkström på 18A motor. På fabriken slutförs den slutliga kalibreringen med dess kärnskyddsparameter -18A inställd ström, vilket säkerställer att varje produkt kan ge det bästa matchande skyddet för motorer med den specifika effektnivån ur lådan. Det representerar en effektiv ingenjörsfilosofi som strävar efter standardisering, konsekvens och användarvänlighet.

Fördel:

Produkten har djupkalibrerats runt 18A i tillverkningsprocessen, och de termiska egenskaperna hos bimetallremsan och den mekaniska matchningen av frigöringsmekanismen har nått sitt optimala vid denna tidpunkt. Användare behöver inte göra justeringar på plats, vilket i grunden eliminerar förtida eller försenade skyddsåtgärder orsakade av felaktig manuell kalibrering.
Vid tillverkning av komplett utrustning eller batchprojekt kan användningen av termiskt överbelastningsrelä TH-T25 18A i lager göra skyddsegenskaperna för alla motorer med samma effekt mycket konsekventa, vilket förbättrar standardiseringen och tillförlitligheten hos det övergripande systemet.
Inställningsströmmen på 18A motsvarar exakt det vanliga trefasiga motoreffektområdet på 7,5 kW till 9 kW under 380V spänning, vilket gör den till en idealisk partner för många fläktar, vattenpumpar och medelstora mekaniska drivmotorer.
Den termiska kapaciteten och värmeavledningsmodellen för det termiska överbelastningsreläet TH-T25 18A termiska element är optimerad för uppvärmningsegenskaperna hos motorer med denna nuvarande nivå, vilket mer realistiskt kan simulera temperaturstegringsprocessen för motorlindningar under överbelastning, frekvent startstopp och andra arbetsförhållanden.
Ingenjörer och installatörer behöver inte konsultera kurvdiagram eller använda skruvmejslar för att justera, de kan direkt installera ledningar, vilket avsevärt sparar felsökningstid och minskar mänskliga fel.

Typiska tillämpningsscenarier

Kärnskydd för 7,5kW-9kW cirkulerande vattenpumpar och matarvattenboosterpumpar.
Överbelastningsskydd för små luftkompressorer, drivremsmotorer och blandningsblandare.
Strömskyddsenhet för medelstora fläktkonvektorer och friskluftsaggregatsfläktar.
Utrustningstillverkaren använder Thermal Overload Relay TH-T25 18A som en standardiserad, felsökningsfri skyddskomponent på en av deras modeller med fast effekt.

Det termiska reläet STH-T25 är lämpligt för S-M20/25 AC-kontaktor

Ram(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Lämplig AC-kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)	Justera intervall (A)	Välj (A)		Justera intervall (A)		Välj (A)	Justera intervall (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux-kontaktstruktur	1a1b(1NO+1NC)

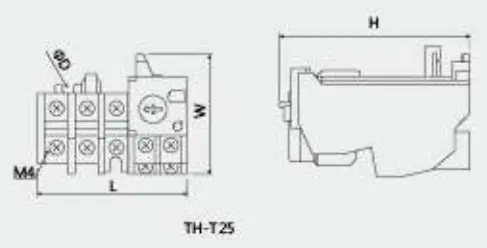

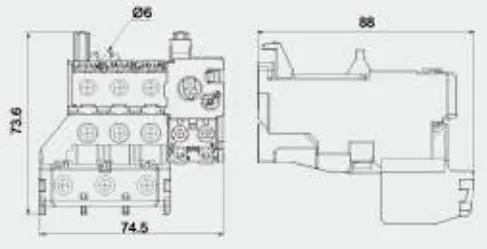

Kontur och monteringsmått
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
