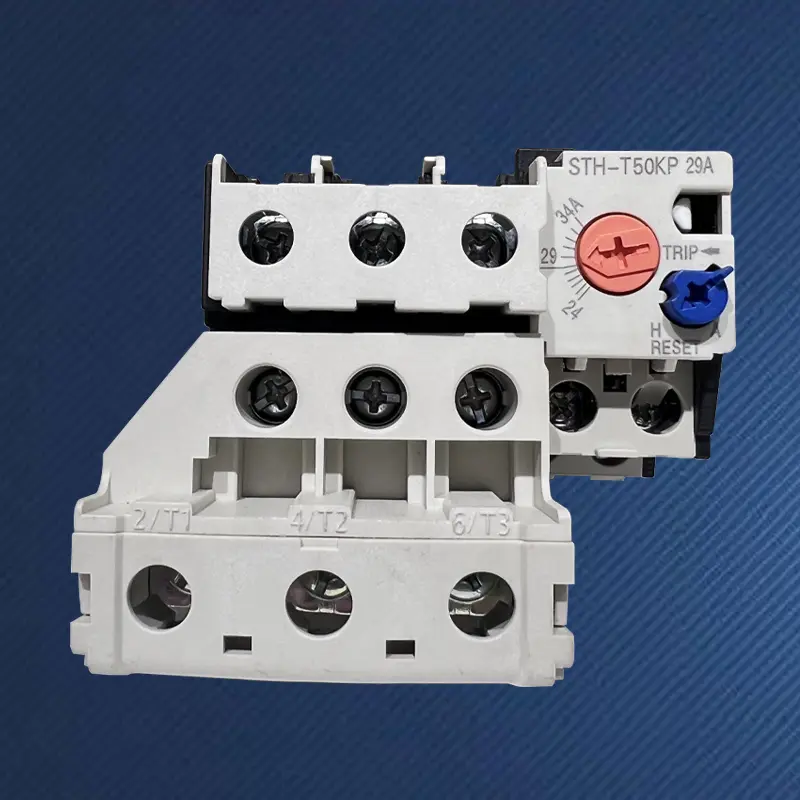

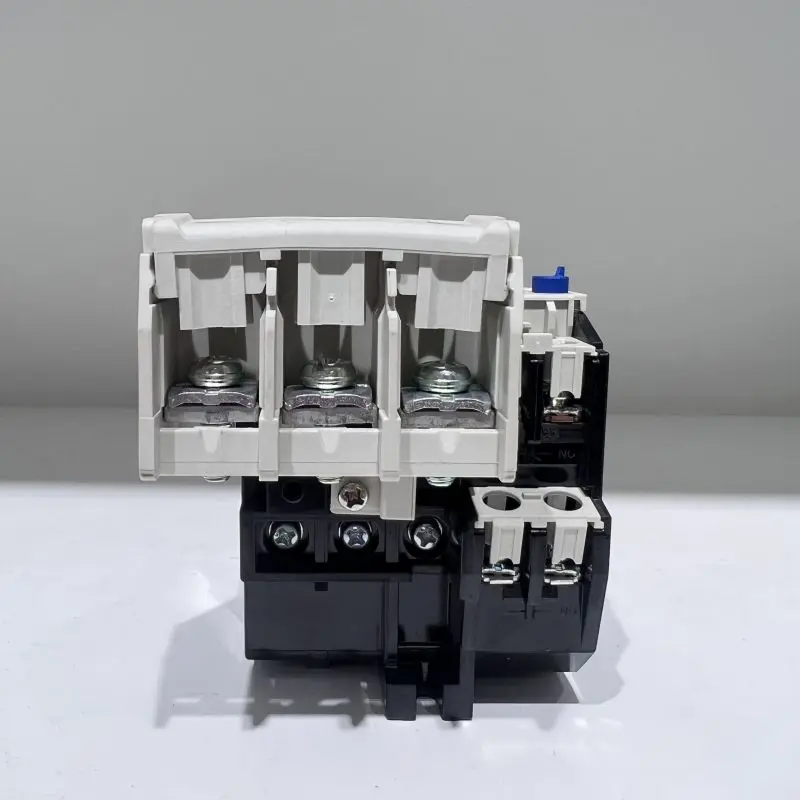

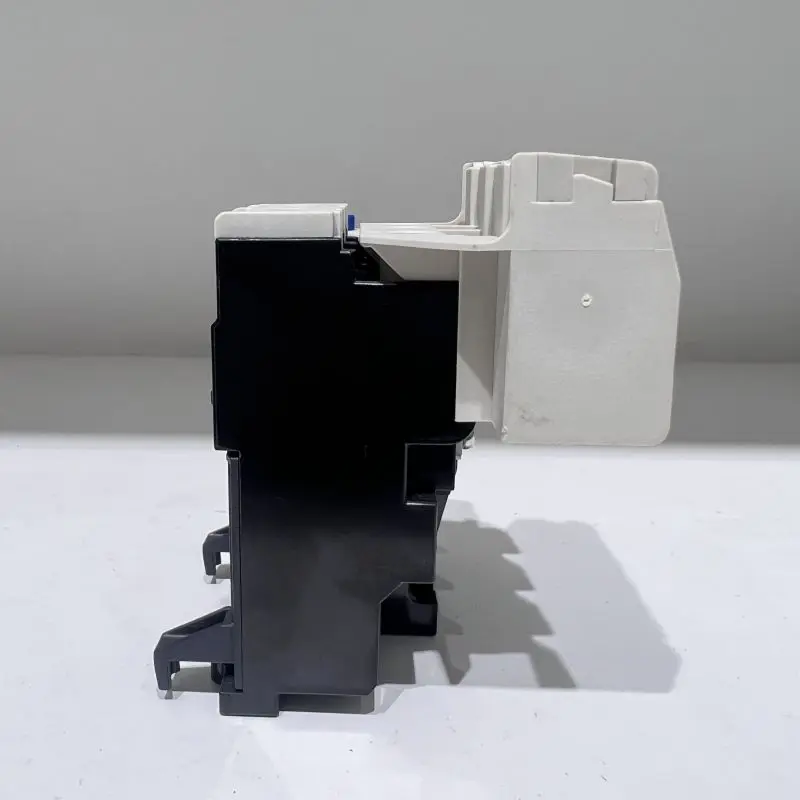

Termiskt överbelastningsrelä Motorskydd

Tragedin med motorisk utbrändhet börjar ofta med en obemärkt ihållande temperaturhöjning. SPX:s hållbara termiska överbelastningsrelämotorskydd är "terminatorn" för denna hemliga process. Dess roll är långt ifrån en enkel strömavkännande switch, utan snarare ett sofistikerat "termoelektriskt analogt system". Varje bimetallkomponent inuti den är en kalibrerad "termisk modell" som i realtid återger uppvärmnings- och kylstatusen för motorlindningen under samma ström. När den externa modellen fastställer att den termiska gränsen har nåtts betyder det att även motorns inre är i fara och skyddet utlöses omedelbart. Detta är en förebyggande skyddsfilosofi som kommer från fysisk essens och föregår skada.

Drag:

Värmeelementet kopplat i serie till huvudkretsen omvandlar direkt strömmen till termisk energi i ett kvadratiskt förhållande (P=I ² R) utan behov av mellankonvertering eller extern strömförsörjning, vilket är den mest direkta simuleringen av motorförluster.
Termisk energi orsakar kontrollerbar och kumulativ böjdeformation av bimetallplåtar med specifika formuleringar. Denna variabel är den termiska integralen av tids- och strömfunktionerna. När den ackumulerade deformationen når det mekaniskt inställda tröskelvärdet, fungerar frigöringsmekanismen omedelbart, och fullbordar en pålitlig omvandling från termisk energi till mekanisk energi och sedan till styrsignaler.
Livslängden för motorisoleringsmaterial minskar exponentiellt med temperaturen (som "10 graders regeln"). Den omvända tidsegenskapen för termiskt överbelastningsrelämotorskydd (ju större överbelastning, desto snabbare åtgärd) matchar den perfekt och ingriper före den kritiska punkten med kraftig minskning av isoleringens livslängd.
Grossistanpassat termiskt överbelastningsrelä Motorskydd förstår och tillåter rimlig överbelastning av motorn under uppstart eller kortsiktiga processkrav, och vidtar endast åtgärder när produkten av överbelastningsgrad och tid (dvs "termisk ackumulering") överskrider säkerhetströskeln, vilket undviker onödiga avstängningar.

Noggrann positionering

I moderna elektroniska styrsystem arbetar olika skyddsanordningar tillsammans för att bilda ett djupförsvarssystem:
Strömbrytare (CB/MCCB) är elnätets väktare, ansvariga för att åtgärda katastrofala fel som kortslutningar, skydd av kablar och systemarkitektur.
Termiskt överbelastningsrelä av motorskyddstyp är ett tättslutande skydd på motorkroppen, avsett för att bekämpa det kroniska hotet om termiska skador orsakade av överbelastning och fasavbrott.
Frekvensomformarens/mjukstartarens interna skydd ger process- och algoritmnivåskydd, såsom överström, överspänning, etc., men dess effektivitet beror på dess egen hälsa och parameterinställningar.
Att välja högkvalitativt termiskt överbelastningsrelämotorskydd innebär att man lägger till ett oberoende, rent och redundant termiskt skyddsskikt baserat på olika principer till motorn, vilket är den högsta nivån av säkerhetstänkande.

Ansökan

Gruvkrossar och kulkvarnar; Cementfabriksvalspressar och stora fläktar är konstruerade för att klara miljöer med hög påverkan och damm.
Termiskt överbelastningsrelä Motorskydd kan användas för brandpumpar och hushållsvattenpumpar i byggnader; Vattenlyftpumpar och fläktar för avloppsrening används för att skydda allmän säkerhet och människors försörjning.
Spindel- och matarmotorskyddet för plastformsprutningsmaskiner och metallbearbetningscenter, liksom det termiska överbelastningsrelämotorskyddet, upprätthåller utrustningens kärnvärde och rykte.

Det termiska reläet STH-T25 är lämpligt för S-M20/25 AC-kontaktor.

Ram(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Lämplig AC-kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)	Justera intervall (A)	Välj (A)		Justera intervall (A)		Välj (A)	Justera intervall (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux-kontaktstruktur	1a1b(1NO+1NC)

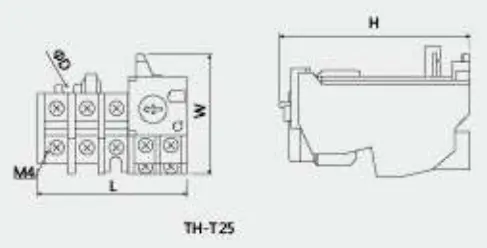

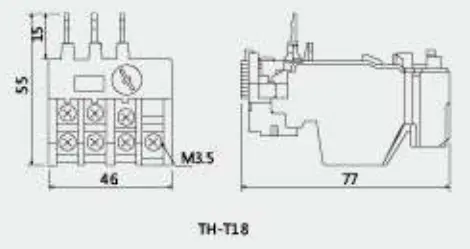

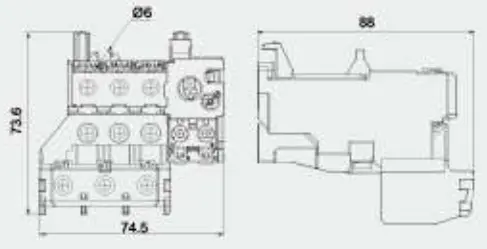

Kontur och monteringsmått
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5

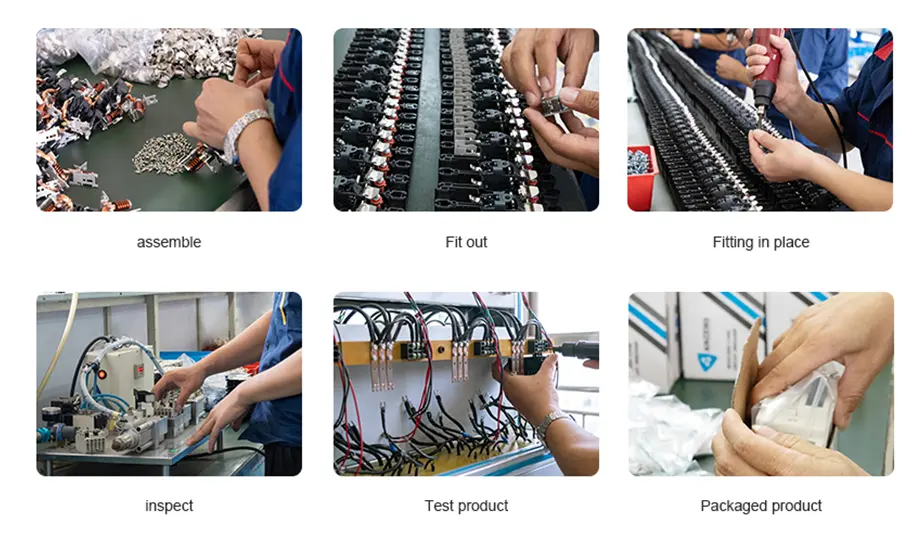

Produktionsprocess
