AC-kontaktor för luftkonditionering

SPX Electric Factorys avancerade AC-kontaktor för luftkonditionering är en elektromagnetisk brytarenhet optimerad och utvecklad för att driva kärnbelastningar som kompressorer och fläktar. Den fokuserar på att möta de speciella arbetsförhållandena med frekventa startstopp, hög startstötström och långvarig kontinuerlig drift av luftkonditioneringssystem. Dess design och val är direkt relaterade till drifteffektiviteten, energiförbrukningsnivån och det övergripande systemet för luftkonditioneringsutrustning, och är de centrala komponenterna som säkerställer en stabil drift av kyl-/termiska cykler.

Skicka förfrågan

Produktbeskrivning

Bakom varje temperaturregleringskommando bär SPX Electric högkvalitativ AC-kontaktor för luftkonditionering det avgörande uppdraget att ansluta till en kraftfull strömkälla. Luftkonditioneringens specialkontaktor är inte en enkel tillämpning av universella komponenter, utan en professionell komponent djupt optimerad för belastningsegenskaperna hos kompressorer och fläktmotorer, vilket säkerställer att luftkonditioneringssystemet kan klara av tiotusentals startchocker och oavbruten stabil drift under sin livslängd på flera år eller till och med mer än tio år.

Särdrag:

Vid tidpunkten för kompressorstart kan strömmen nå 5-7 gånger märkvärdet. AC-kontaktorn för luftkonditionering använder specialdesignade silverlegeringskontakter och ett förstärkt elektromagnetiskt system, som kan motstå frekventa strömstötar med antisvetsning och lågt motstånd, och undviker fel orsakade av vidhäftning eller onormal uppvärmning.
Optimera det strikta arbetssystemet (AC-3 eller AC-3a kategori) för högfrekvent startstopp av luftkonditionering (såsom platser med höga temperaturkontrollnoggrannhetskrav), och inom den avtalade livslängden överstiger den elektriska livslängden vida den för allmänna applikationer, vilket minskar systemets stilleståndstid orsakad av kontaktorfel.
Den optimerade designen av spolen upprätthåller extremt låg strömförbrukning efter sug, vilket inte bara sparar energi, utan också avsevärt minskar spolens temperaturökning, förbättrar långsiktig arbetsstabilitet och uppfyller de övergripande energibesparingskraven för högeffektiva luftkonditioneringssystem.
AC-kontaktorn för luftkonditionering är utrustad med högkvalitativa kortslutningsringar och buffertstrukturer, som effektivt dämpar det inneboende "surrande" ljudet från AC-elektromagnetiska systemet, undviker brusöverföring genom väggar eller rör och påverkar tystnaden i inomhusmiljön.
Optimera utseendet på luftkonditioneringens kontrollbox för att underlätta layout med hög densitet på begränsade PCB-kort eller monteringsbaser, med hänsyn till dess kompakta utrymme.
AC-kontaktorn för luftkonditionering är utrustad med en högpresterande bågsläckare, som effektivt släcker ljusbågen som genereras under strömavbrott; Det isolerade skalet har goda flamskydds- och krypskyddsegenskaper och är lämpligt för den kondens- och vattenångmiljö som kan finnas inuti luftkonditioneringen.
Vanligtvis fixerad med skruvar eller installerad på skenor, med rymliga ledningsterminaler; Vissa modeller har mekaniska indikatorfönster för installations- eller underhållspersonal för att snabbt bekräfta deras arbetsstatus.

Särdrag

Kalibrera strikt enligt kompressorns märkström och startegenskaper (enfas/trefas) och fläktmotor, tillhandahåll exakta strömspecifikationer (som 20A, 30A, 40A, etc.), och undvik tidigt fel orsakat av "virtuell kraftkalibrering" eller felaktigt val.

Spolen och metallkomponenterna har genomgått speciell rost- och korrosionsförebyggande behandling, som kan motstå tuffa miljöer som hög temperatur, hög luftfuktighet, saltstänk (i kustområden) och drastiska temperaturförändringar som utomhusenheter kan möta, vilket säkerställer smidig drift av interna mekanismer.

Ansökan

Styr strömförsörjningen till kompressorn och utomhusfläkten för luftkonditioneringen med variabel frekvens eller konstant hastighet.
AC-kontaktor för luftkonditionering fungerar som drivenhet för varje utomhusenhets kompressionsmodul.
Styr huvudlasterna som kompressorn och fyrvägsväxlingsventilen i kylkretsen.

Viktiga steg för val:

1. Bestäm belastningstyp och ström: Kontrollera märkström (RLA) eller maximal driftström (MCA) på kompressorns märkskylt, och använd detta som huvudbas för att välja kontaktorns märkström, vilket lämnar en säkerhetsmarginal på cirka 1,2-1,5 gånger.

2. Bekräfta antalet poler och spänning: 2-poliga kontaktorer används för enfas kompressorer och 3-poliga kontaktorer används för trefas kompressorer; Huvudkontaktens spänningsnivå bör vara ≥ luftkonditioneringens strömförsörjningsspänning (som 220V AC eller 380V AC).
3. Matchande styrspolens spänning: Välj baserat på styrsignalens spänning från moderkortet för luftkonditioneringen (vanligtvis 24V AC eller 220V AC).

En kontaktor av dålig kvalitet eller felaktigt vald kan orsaka instabil strömförsörjning till kompressorn, kontaktvidhäftning (kompressorn stannar inte) eller utbrändhet (kan inte startas), vilket resulterar i höga underhållskostnader och systemavstängning. Att välja SPX elektrisk växelströmskontakt för luftkonditionering för att eliminera sådana risker från källan är en grundläggande hårdvaruinvestering för att säkerställa långvarig problemfri drift av luftkonditioneringssystem och uppnå deras designlivslängd.

SPX hushålls AC modulär kontaktorparameter

Ram(A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		(S-N12)		(S-N12)		(S-N20)		(S-N21)
KW/HP (AC-3) Reted power (AC-3) EC60947-4		220V	2,5/3,5	3,5/4,5		3,5/4,5		4/5,5		5,5/7,5		5,5/7,5
		380V	4/5,5	5.57.5		5,5/7,5		7,5/10		11/15		11/15
Returström (AC-3) GB14048.4		220V	11	13		13		16		22		22
		380V	9	12		12		16		22		22
Reed värmeström(A)			20					25		32
Reed insutaled spänning (V)			660
Hjälpmedel kontakt AC-15	Kontakta	Standard	1NO			1NO+1NC		-		1NO+1NC		2NO+2NC
	Återställd ström (A)	220V	1.6
		380V	0.95
Elektriskt liv			100
Maskiniskt liv			1000							500
Kontur och monteringsmått



			Typ		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

Ram(A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) Reted power (AC-3) EC60947-4		220V	7,5/10	11/15		15/20	18,5/25		22/30		30/40
		380V	15/20	18,5/25		22/30	30/40		45/60		55/75
Returström (AC-3) GB14048.4		220V	30	42		54	68		85		104
		380V	34	44		51	66		85		105
Reeded värmeström (A)			50	60		80	100		120		135
Reed insutaled spänning (V)			660
Hjälpmedel kontakta AC-15	Kontakta	Standard	2NO+2NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			80			60
Maskiniskt liv			500			300
Kontur och monteringsmått
			Typ		L	W	H	C1		C2		φD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6

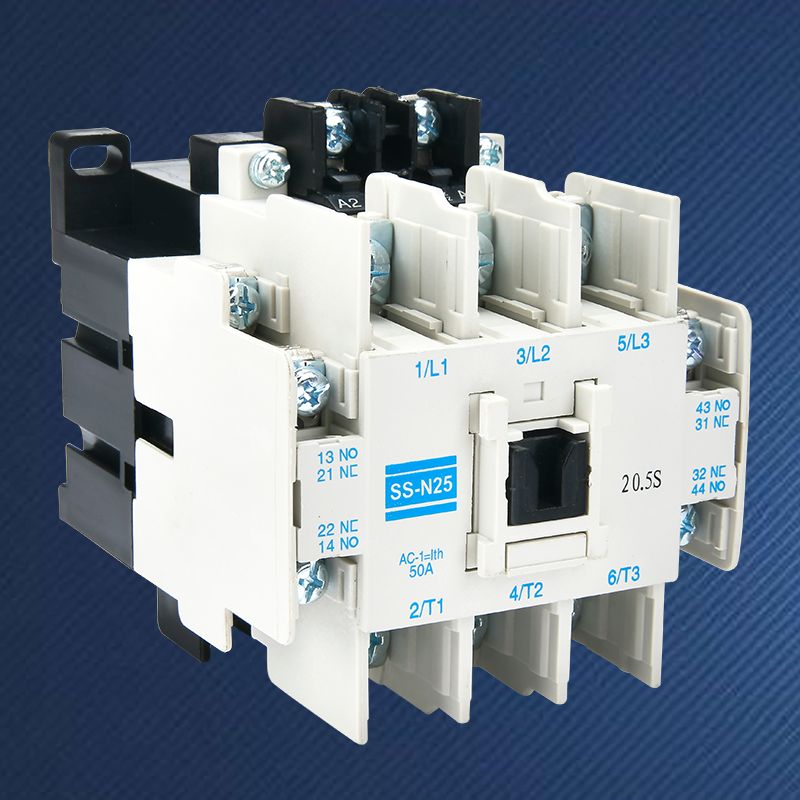

SPX hushålls AC modulär kontaktor S-N25 Detaljer

* Olika perspektiv

*Personlig klistermärkedesign

*Produkter i samma serie
