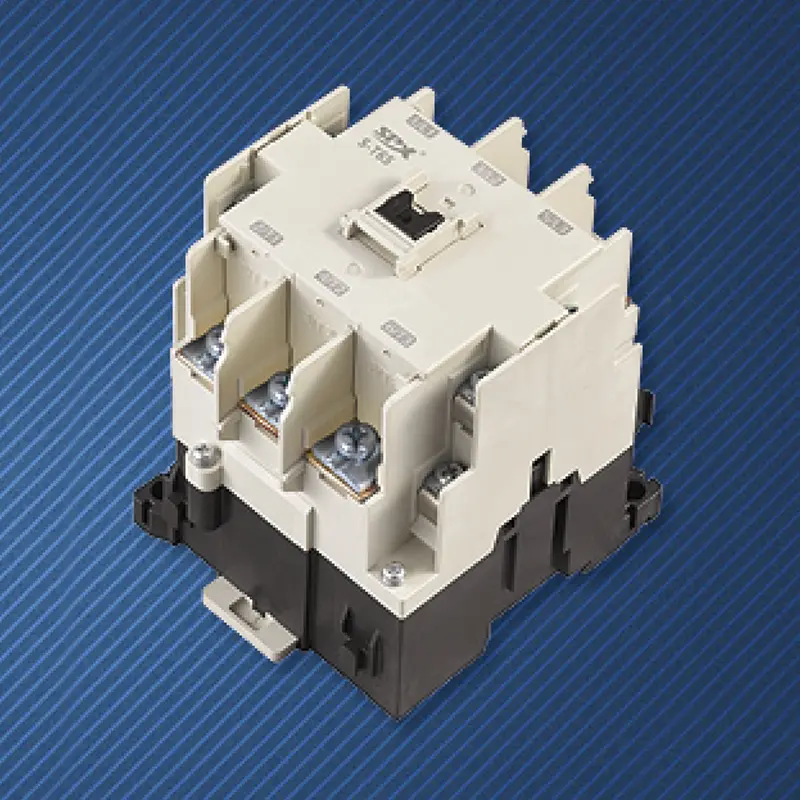

65A kontaktor för AC-bärarenhet

Den högkvalitativa 65A-kontaktorn för bärarväxelströmsenhet tillverkad av SPX Electric Factory är en automatisk omkopplingsenhet som använder elektromagnetiska principer för att styra kretsar. Den driver mekaniska kontaktrörelser genom små strömmar (spolelektrifiering genererar ett magnetfält) för att uppnå på- och avstängning av högströms huvudkretsar. Dess kärnstruktur inkluderar elektromagnetiska system (spole, järnkärna), kontaktsystem (huvudkontakt bär hög ström, hjälpkontakt används för styrkrets) och ljusbågssläckningsanordning (eliminerar ljusbåge). Lämplig för scenarier som motorstartstopp, ljusstyrning, energihantering för industriell utrustning, etc., den har egenskaperna säkerhet och tillförlitlighet, stark frekvent driftförmåga och isolering av hög- och lågspänningskretsar. Det är en viktig exekveringskomponent i automationsstyrsystem.

Anslutningsteknik: Anslut startknappens normalt öppna kontakt parallellt med hjälpkontakten på 65A-kontaktorn för AC-enhet, koppla in kontaktorn och stäng den normalt öppna hjälpkontakten. Genom att kontinuerligt tillföra ström till spolen genom sin egen extra normalt öppna punkt bildas självlåsning. Ett tryck på den röda stoppknappen gör att kontaktorn tappar ström.

Installation och underhåll

Före installationen måste inspektionen bekräfta om de tekniska data för den anpassade 65A-kontaktorn för bärare AC-enhet uppfyller standarderna, såsom märkspänning, ström, driftfrekvens, etc. Det är också nödvändigt att kontrollera om utseendet är skadat, om åtgärden är flexibel, och mäta DC-resistansvärdet och isolationsresistansvärdet för spolen. Installationspositionen ska vara vertikal, med en lutning på högst 5 °, och en sida av värmeavledningshålet ska vara vänd i vertikal riktning. Vid installation av kablar, undvik att delar som skruvar, brickor och kontakter faller av, vilket kan göra att AC-kontaktorn fastnar eller kortsluter. Efter installationen är det nödvändigt att kontrollera om kablaget är korrekt. När huvudkontakten inte är elektrifierad, bör den slås på och av flera gånger för att kontrollera om det finns brus efter huvudkontaktens verkan och järnkärnan attraktion. Först efter att ha bekräftat att det inte finns något fel kan den tas i bruk. Det är inte tillåtet att ansluta AC-kontaktorn till DC-strömförsörjningen, annars kommer det att bränna spolen

SPX AC magnetisk kontaktorparameter

Ram(A)			SS-T65
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
Returström (AC-3) GB14048.4		220V	68
		380V	65
Reeded värmeström (A)			100
Reed insutaled spänning (V)			690
Hjälpkontakt AC-15	Kontakta	Standard	2NO+2NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			65
Maskiniskt liv			300

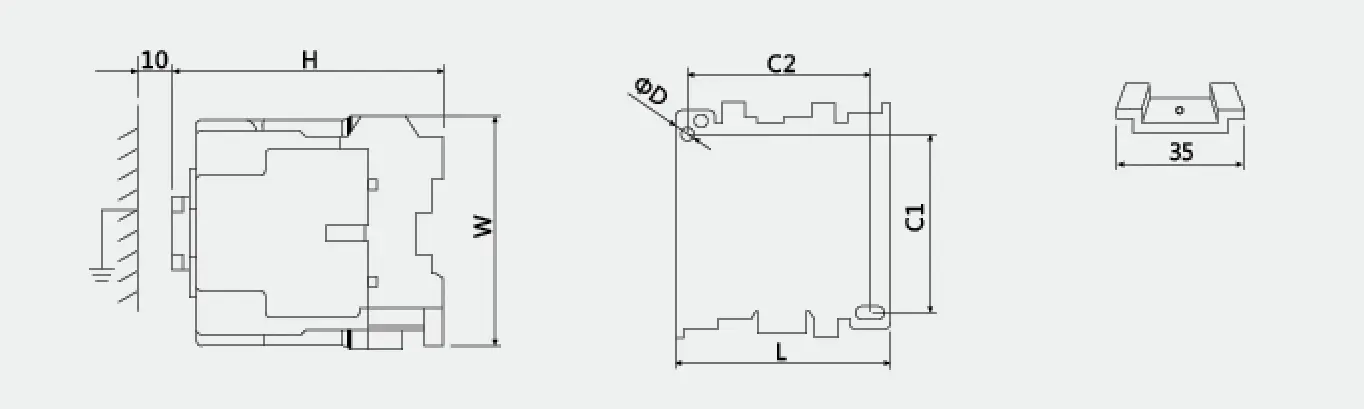

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
