Molded Kapslingsbrytare(MCCB) spelar en avgörande roll för att skydda elektriska system mot överbelastningar, kortslutningar och skador på utrustningen. I den här djupgående guiden utforskar vi hur strömbrytare i formgjuten hölje fungerar, deras nyckelkomponenter, prestandaegenskaper och varför de används i stor utsträckning inom industriella, kommersiella och infrastrukturtillämpningar. Den här artikeln förklarar också hur man väljer rätt MCCB, jämför MCCB med andra kretsskyddsenheter och svarar på vanliga frågor för att hjälpa ingenjörer, entreprenörer och beslutsfattare att göra välgrundade val i linje med moderna elsäkerhetsstandarder.

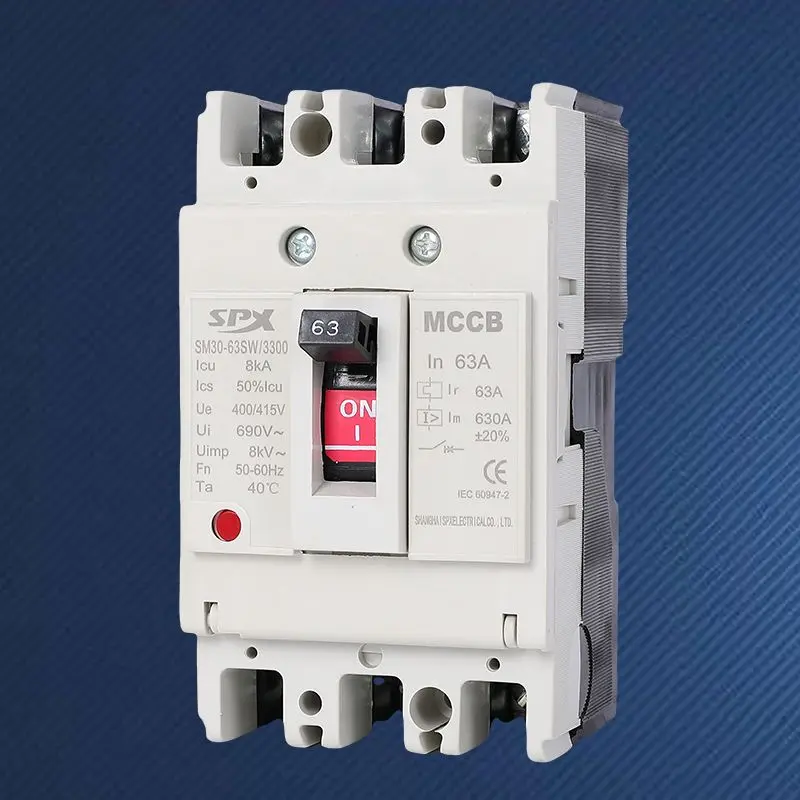

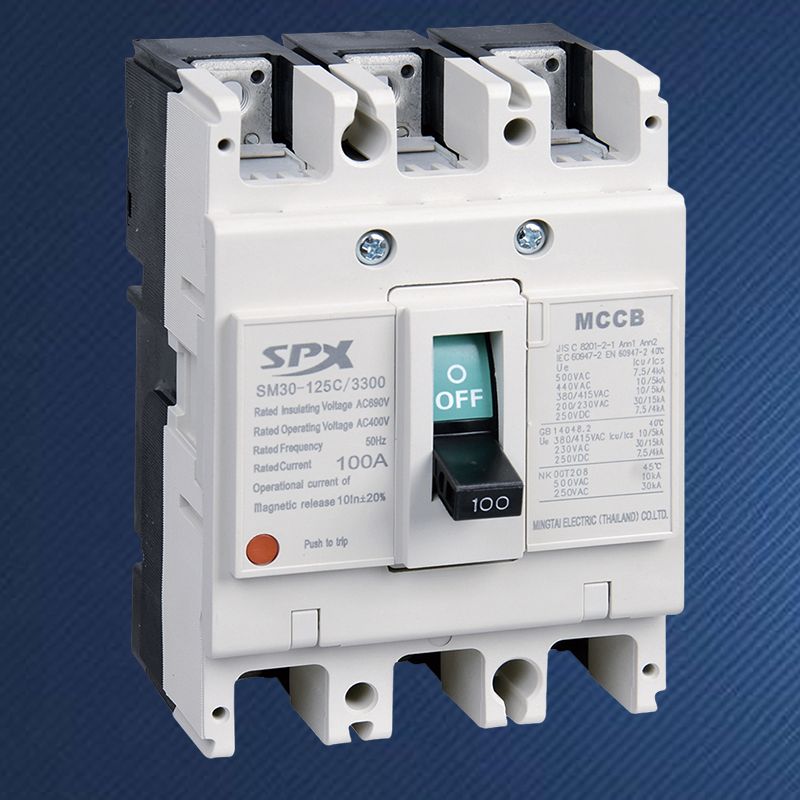

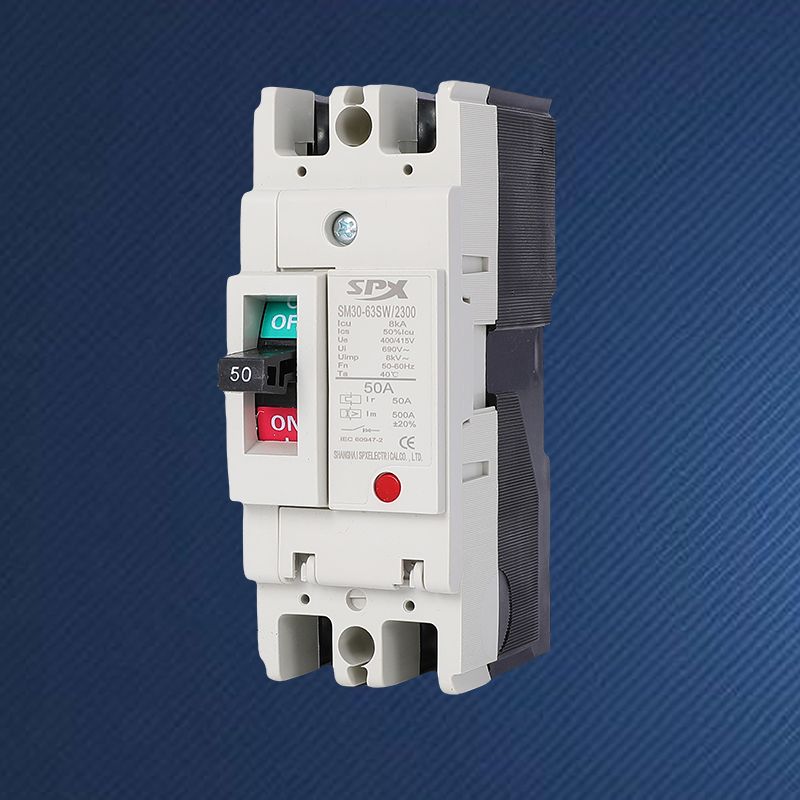

Kretsbrytare i formgjuten hölje är elektriska lågspänningsskyddsanordningar utformade för att automatiskt avbryta strömflödet när onormala förhållanden inträffar. Inkapslade i ett hållbart, isolerat gjutet hölje, ger MCCB:er tillförlitligt skydd för kretsar som vanligtvis är klassade från 100A upp till 2500A.
Till skillnad från dvärgbrytare är strömbrytare i formgjuten hölje konstruerade för högre strömstyrkor och mer krävande miljöer. Enligt branschreferenser som t.exSPXkretsbrytare i formgjuten hölje, används MCCB i stor utsträckning på grund av deras justerbara utlösningsinställningar, robusta konstruktion och höga avbrottskapacitet.
Strömbrytare i formgjuten hölje övervakar kontinuerligt ström som flyter genom en elektrisk krets. Under normala förhållanden tillåter brytaren ström att passera oavbruten. När onormala strömnivåer upptäcks, aktiveras den interna utlösningsmekanismen och öppnar kretsen.
MCCB:er är utformade för att svara på två primära feltillstånd:
Att förstå den interna strukturen hos strömbrytare i formgjuten hölje hjälper till att förklara deras effektivitet och tillförlitlighet.
| Komponent | Fungera |
|---|---|
| Gjuten isolerande hölje | Ger mekaniskt skydd och elektrisk isolering |
| Kontakter | Bär och avbryt strömflödet |
| Termisk utlösningsenhet | Upptäcker överbelastningsförhållanden |
| Magnetisk utlösningsenhet | Reagerar direkt på kortslutningar |
| Bågsläckningskammare | Avleder på ett säkert sätt elektriska ljusbågar |
Överbelastning uppstår när elektrisk utrustning drar mer ström än vad en krets är konstruerad för att hantera över tid. Strömbrytare i formgjuten hölje skyddar mot detta scenario med hjälp av en termisk utlösningsmekanism.
Det termiska elementet inuti MCCB värms upp när strömmen ökar. Om överdriven ström kvarstår, orsakar värmen att en bimetallremsa böjas, vilket gör att brytaren löser ut. Detta försenade svar säkerställer att tillfälliga överspänningar inte orsakar onödiga avbrott.
Kortslutningar är bland de farligaste elektriska felen, som kan orsaka bränder, utrustningsskador och allvarliga säkerhetsrisker. Strömbrytare i formgjutet hölje använder en magnetisk utlösningsenhet för att hantera denna risk.
När en plötslig strömökning inträffar, aktiverar det magnetiska fältet som genereras inuti MCCB omedelbart utlösningsmekanismen. Brytaren öppnar inom millisekunder, begränsar felenergin och skyddar nedströmsutrustning.
Tillverkare som SPX designar strömbrytare i formgjuten hölje för att möta krävande industriella krav och samtidigt bibehålla långsiktig driftstabilitet.
Strömbrytare i formgjuten hölje används inom ett brett spektrum av sektorer:
Att välja rätt MCCB innebär att utvärdera flera tekniska faktorer:
Att konsultera pålitlig produktdokumentation och erfarna leverantörer säkerställer optimalt skydd och systemtillförlitlighet.
| Enhetstyp | Nuvarande räckvidd | Typisk tillämpning |
|---|---|---|
| MCB | Upp till 125A | Bostäder och lätt kommersiell |
| MCCB | 100A – 2500A | Industriellt och kommersiellt |
| ACB | Över 2500A | Huvuddistributionssystem |
Det primära syftet med strömbrytare i formgjuten hölje är att skydda elektriska kretsar från överbelastning och kortslutning samtidigt som driftsäkerheten garanteras.
Ja, många strömbrytare i formgjuten hölje har justerbara utlösningsinställningar, vilket möjliggör exakt skydd anpassat efter systemkraven.
Med korrekt installation och underhåll kan MCCB:er fungera tillförlitligt i många år, även i krävande miljöer.
Absolut. Strömbrytare i formgjuten hölje används ofta i sol-, vind- och energilagringssystem för att skydda växelriktare och distributionsledningar.
Strömbrytare i formgjuten hölje är en oumbärlig komponent i moderna elsystem, och erbjuder ett pålitligt skydd mot överbelastning och kortslutning. Deras robusta design, anpassningsförmåga och beprövade prestanda gör dem till ett föredraget val inom olika branscher.
Om du utvärderar högkvalitativa brytare i formgjuten hölje eller behöver expertvägledning skräddarsydd för din applikation, är SPX redo att stödja ditt projekt. För detaljerade specifikationer, professionella rekommendationer eller skräddarsydda lösningar, gärnakontakta ossoch ta nästa steg mot en säkrare och mer tillförlitlig kraftdistribution.
-
