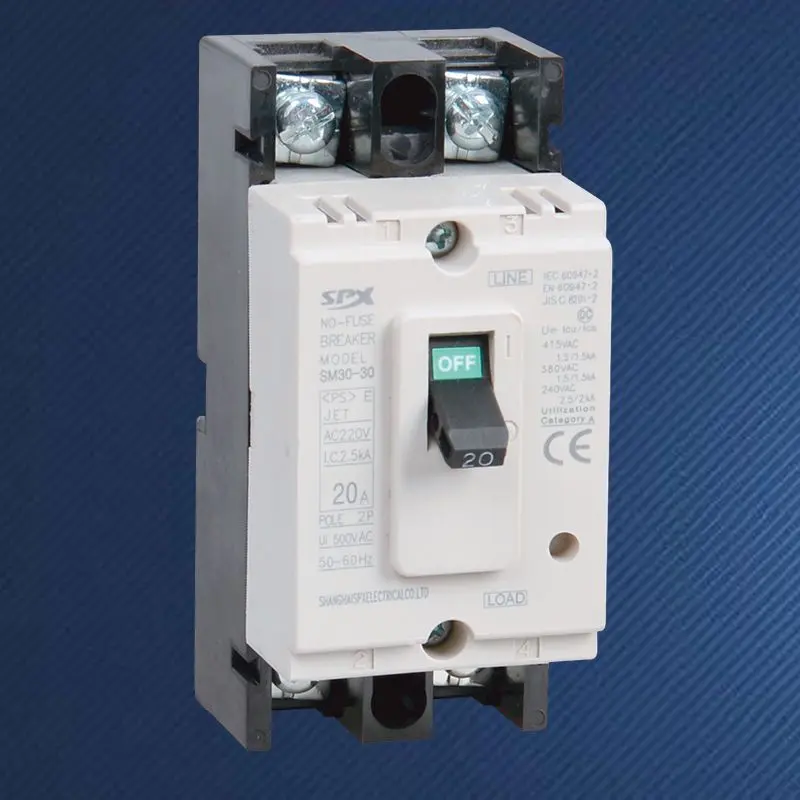

2P 30A gjuten höljesbrytare

I moderna elsystem är säkerheten hörnstenen som inte går att kompromissa med. Den hållbara SPX 2P 30A kretsbrytaren i formgjuten hölje är en så tyst och lojal "säkerhetsvakt". Den övervakar samtidigt strömförande och neutrala ledningar (eller tvåfas ledningar) i kretsen. När onormal ström uppstår kan den agera exakt inom millisekunder och automatiskt stänga av den felaktiga kretsen. Den integrerar skyddsfunktionen hos traditionella säkringar med bekvämligheten med strömbrytare, vilket ger dig ett säkrare, intelligentare och återanvändbart ledningsskyddsverktyg.

Fördel

Den högkvalitativa 2P 30A strömbrytarens inbyggda bimetallremsa ger skydd mot överbelastning av tiden. När strömmen något överstiger det nominella värdet under en lång tid, såsom linjeöverbelastning, kommer det att fördröja frånkopplingen; Elektromagnetiska spolar ger ett ögonblickligt kortslutningsskydd och kan lösa ut omedelbart inom en procent av en sekund när de stöter på plötsliga och extremt stora kortslutningsströmmar, med extremt snabb respons.

"ON" och "OFF"-lägena är tydligt markerade och handtaget är smidigt. Efter att felet har löst ut kommer handtaget att vara i mittläget, vilket ger intuitiv felindikering för snabb felsökning.
Stabil ledning och installation: med skruvpressade trådterminaler är högströmsanslutningen fast och pålitlig; Standardiserad modulär design möjliggör enkel installation på 35 mm universalskenor och snyggt arrangemang med andra elektriska komponenter.
Den tvåpoliga designen ger ett fullständigt brottskydd samtidigt som den bara är ungefär dubbelt så bred som en standard enpolig brytare. Den CE-certifierade 2P 30A kretsbrytaren i formgjuten hölje är ett alternativ för små distributionslådor och indelningskretsar
skydd.
Jämfört med säkringar som behöver bytas ut kan 2P 30A kretsbrytare i formgjuten hölje återställas manuellt och återanvändas efter felsökning, med lägre långtidsanvändningskostnader och enklare underhåll.

SPX SM30-30-serien av kretsbrytare MCCB i formgjuten hölje

Ram(A)		SM30-30(NF-CW)				Driftsegenskaper
Märkström i (A)		(2)、3、(3.2)、5、10、15、20、30
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 500V
Antal stolpar		2		3
Begränsad brytkapacitet		C	S	C	S
Kortslutningsavbrottskapacitet (kA) AC400V		1.5	1.5	1.5	1.5
Kör kortslutning (kA) AC400V		1	1	1	1
Profilbild
	a	96		96
	b	45		67
	c	64		64
Monteringsbild
	d	84.5		84.5
	e	/		24
	f	5		5
Maskinens livslängd		7000
Elektrisk livslängd		4000
Elektrisk driftanordning (MD)
Utvändigt vridhandtag
Automatisk utlösningsanordning		Termisk-magnetisk

Framifrån
