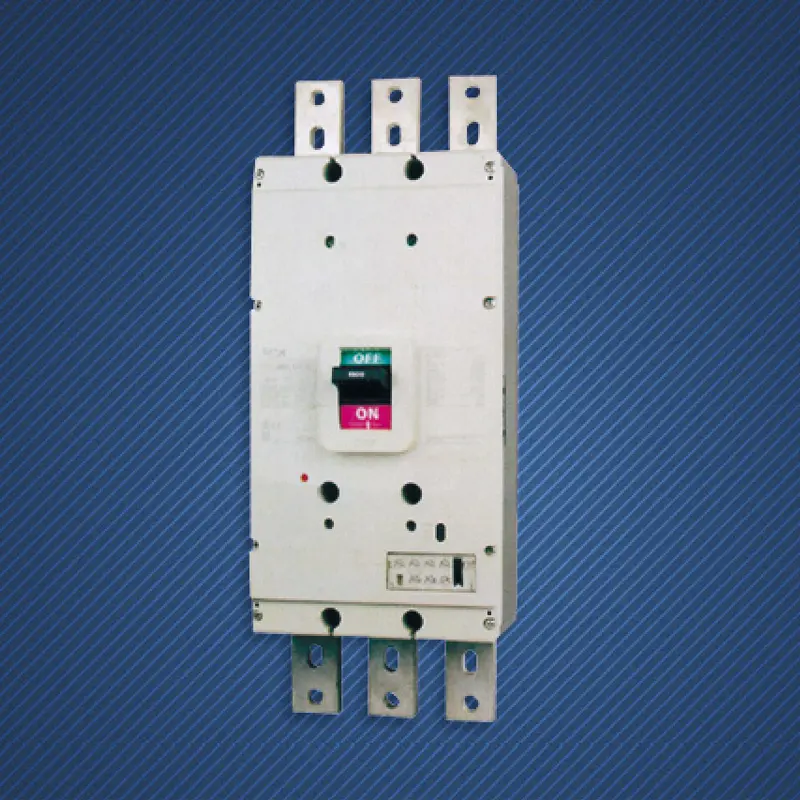

3P 1000A Klassificering Formgjuten hölje effektbrytare

I energihjärtat av moderna storskaliga anläggningar - huvuddistributionsrummet, markerar 1000A ström en av de högsta kapacitetsnivåerna för kraftdistribution. SPX distribueras i denna högkvalitativa 3P 1000A Rating Molded Case Circuit Breaker, som har överträffat räckvidden för traditionella skyddsapparater och utvecklats till en omfattande strömhanteringsplattform som integrerar stark strömkontroll, svag strömlogik och digital kommunikation.

Drag:

Märkström på 1000A, den kan säkert bära ihållande effektbelastningar på cirka 550kW (400V trefas) eller mer, vilket möter kraftkonvergensbehoven i stora datacenterrum, tunga produktionslinjer eller hela byggnader.
Den 3P 1000A klassade gjutna höljesbrytaren ger branschledande extrema kortslutningsbrytningsförmåga på upp till 120kA-150kA, kapabel att motstå och säkert åtgärda de mest destruktiva kortslutningsfel som kan uppstå. Det är den sista solida försvarslinjen för att säkerställa att hela lågspänningsdistributionssystemets fysiska arkitektur inte kollapsar.
Genom att anta en specialdesignad höghållfast isoleringsram och optimerad värmeavledningskanaldesign säkerställer den utmärkt dynamisk termisk stabilitet och låg driftstemperaturstegring under långvarig drift med hög ström och hög brytningsprocess.
Utrustad med den mest avancerade multifunktionella digitala utlösningsenheten ger den en omfattande och programmerbar skyddsmatris inklusive överbelastning, kortslutningskortfördröjning, kortslutning momentan, jordfel, jordfelsbrytare etc. Skyddsinställningen kan ställas in exakt inom ett brett område och flexibelt kombineras med tidsegenskaper.
Den exakta kortfördröjningsskyddsfunktionen hos 3P 1000A klassad kretsbrytare för formgjuten hölje är nyckeln till att uppnå ett helt selektivt skydd från denna nivå till slutströmbrytaren, vilket säkerställer att felen maximalt begränsas till minimiområdet och garanterar oavbruten drift av resten av systemet.
Utrustad med kraftfull felregistrering, händelseregistrering, temperaturövervakning och hälsodiagnosfunktioner kan den ge tidig varning om potentiella risker och uppnå en övergång från "efterskydd" till "förebyggande".
Realtidsinsamling och visning av alla elektriska parametrar, inklusive ström, spänning, effekt, energi, effektfaktor, frekvens, övertonsinnehåll, efterfrågan, etc., är kärndatakällan för att bygga ett digitalt distributionssystem.
Inbyggt stöd eller avancerat modulstöd för protokoll som Ethernet, Profinet, Modbus TCP/IP och till och med IEC 61850, sömlöst integrerat i energiledningssystem på fabriksnivå, byggnadsautomationssystem eller molnbaserade IoT-plattformar.

Ansökan

Högkvalitativ 3P 1000A kretsbrytare i formgjuten hölje fungerar som huvudströmbrytare för inkommande lågspänning för varje strömförsörjningsmodul (som hela datacenterlagret) för att skydda kritiska IT-belastningar.
Lågspänningsbussskydd och sektionsbrytare för storskalig raffinering, halvledarchipfabriker och huvudbyggnader för biltillverkning.
Transformator med lågspänningshuvudströmbrytare för superhöghus, stora internationella flygplatsterminaler och gigantiska sportarenor.
Kärnkraftdistributionsskyddet för huvudströmförsörjningen och distributionen av tertiära sjukhus, tunnelbanestationer och storskaliga vattenreningsanläggningar.
AC-lågspänningsbrytare för sidouppsamling för hundra megawatt-nivå solcellskraftverk eller energilagringskraftverk.

SPX SM30-1000 Series of Formed Case Breaker MCCB Parameter

Ram(A)				SM300-1000-SS	SM300-1250-SS	Driftsegenskaper
Märkström In(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
Antal stolpar				3
Nominell isolationsspänning U1(V)			AC	690	690
Nominell brottkapacitet (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-
Profilbild
			a	405
			b	210
			c	190

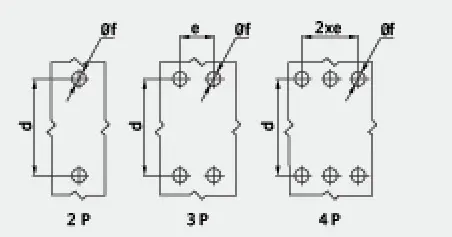

Monteringsbild
			d	275
			e	70
			f	10
Maskinens livslängd				2500
Elektrisk livslängd				500
Elektrisk driftanordning (MD)
Utvändigt vridhandtag

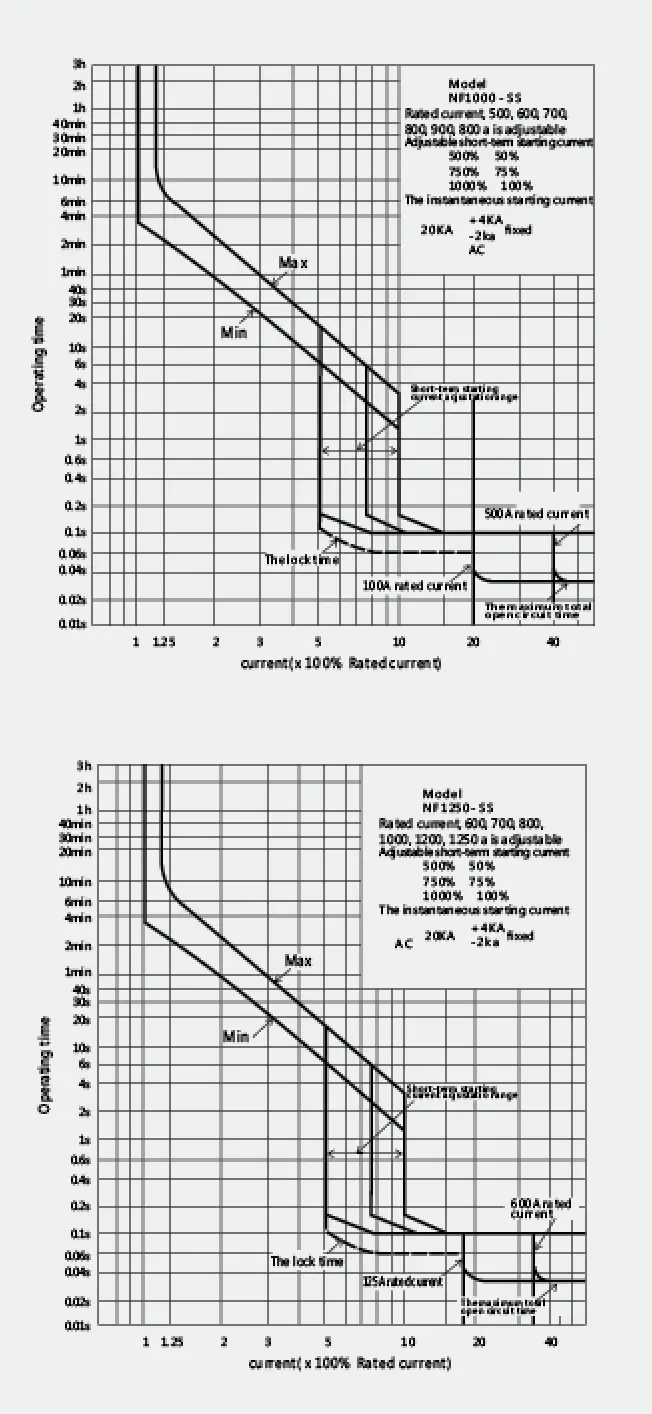

Automatisk utlösningsanordning				Termisk-magnetisk
