3P 630A strömbrytare i formgjuten hölje

SPX:s skräddarsydda 3P 630A kretsbrytare för formgjuten hölje är belägen i hjärtat av datacenter, tunga industrianläggningar och stora kommersiella komplex, där kraftdistributionssystemet måste motstå och säkert distribuera kraftbelastningar på upp till flera hundra kilowatt. Den antar en robust ramkonstruktion, inte bara som strömbrytare, utan också som en omfattande strömhanteringsterminal som integrerar ultrahög strömbrytning, intelligenta skyddsalgoritmer, panoramalägesuppfattning och nätverksstyrning. Det markerar en ny nivå av skyddsförmåga och intelligens inom området kretsbrytare i formgjuten hölje, och är ett strategiskt val för att hantera de mest komplexa och krävande distributionsutmaningarna.

Särdrag

Märkström på 630A, den kan säkert bära en kontinuerlig belastning på cirka 350kW (400V trefas), vilket uppfyller de viktigaste strömförsörjningsbehoven för de allra flesta stora industrier och infrastruktur.
Den 3P 630A kretsbrytaren i formgjuten hölje som finns i lager har en maximal kortslutningsbrytningskapacitet på 100kA och över, och kan möta och säkert åtgärda det maximala kortslutningsfelet som kan uppstå nära transformatorn. Det är hörnstenen för att säkerställa stabiliteten i hela lågspänningsdistributionssystemets arkitektur.
Det förstärkta kontaktsystemet och designen av bågsläckningskammaren kan motstå den enorma elektriska stötkraften och den termiska energin som genereras av kortslutningsström, vilket säkerställer att utrustningens kropp är intakt efter frånkoppling och kan fortsätta att tas i bruk.

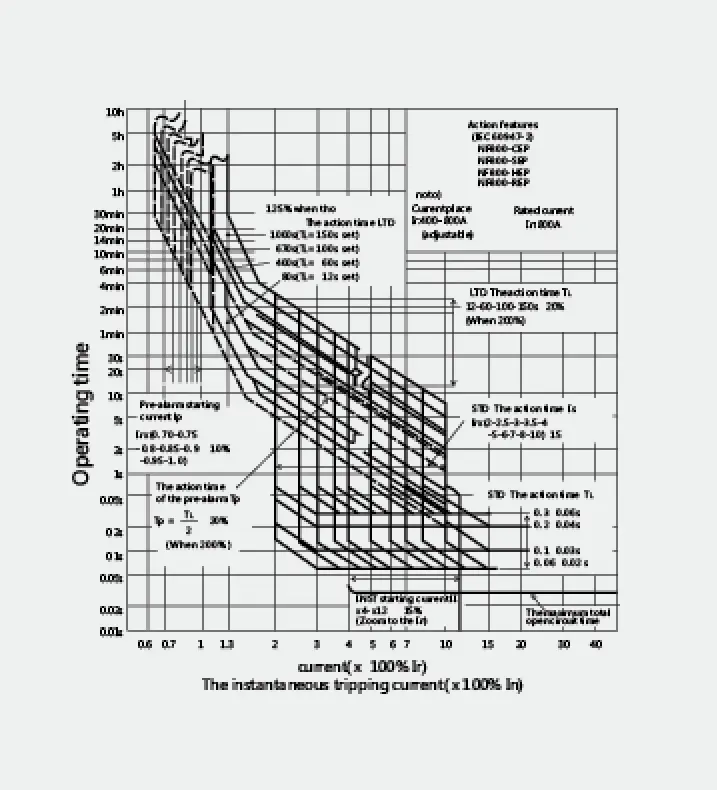

Utrustad med avancerade digitala utlösningsenheter kan användare exakt ställa in ström- och tidsparametrarna för lång fördröjning, kort fördröjning, momentan och jordfelsskydd, vilket uppnår fullständig selektiv koordination med skyddsutrustning på övre och nedre nivå, och helt eliminerar övernivåutlösning.
Utöver grundskyddet ger 3P 630A kretsbrytaren flera skydd som belastningsövervakning, termiskt minne, fasobalans, underspänning/överspänning etc. Utrustad med varningsfunktion kan den larma innan fel uppstår och registrera detaljerade felvågformer och data, för att uppnå prediktivt underhåll.

Ansökan

Inkommande lågspänningsledningar eller viktiga samlingsskenor för sammankoppling av datacenter, stora sjukhus, internationella flygplatser och järnvägstransit.
Den inkommande strömbrytaren i verkstadens huvuddistributionsskåp i stål-, kemi- och biltillverkningsfabriker är utrustad med en 3P 630A kretsbrytare för att skydda stora produktionslinjer.
Huvudströmbrytare på lågspänningssidan för transformatorer i superhöghus, stora köpcentrum och konferens- och utställningscenter.
AC-kombinator eller nätanslutningspunkt brytare för stora solcellskraftverk och energilagringskraftverk.
Den 3P 630A kretsbrytaren i formgjuten hölje ger direkt skydd och intelligent kontroll för stora kylaggregat, gruvlyftar och gigantiska kompressorer.

SPX SM30-800-seriens kretsbrytare MCCB i formgjuten hölje

Ram(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Driftsegenskaper
Märkström In(A)				400~800 justerbar
Antal stolpar				3
Nominell isolationsspänning U1(V)			AC	600	690	690	690
Nominell brottkapacitet (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

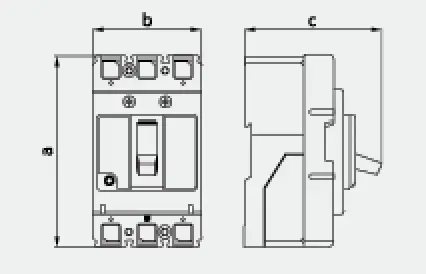

Profilbild
			a	275
			b	210
			c	150

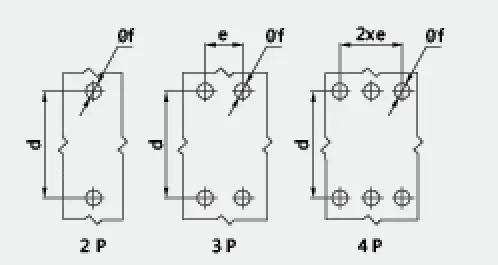

Monteringsbild
			d	243
			e	70
			f	8
Maskinens livslängd				4000
Elektrisk livslängd				1500
Elektrisk driftanordning (MD)				●
Utvändigt vridhandtag				●
Automatisk utlösningsanordning				Termisk-magnetisk
