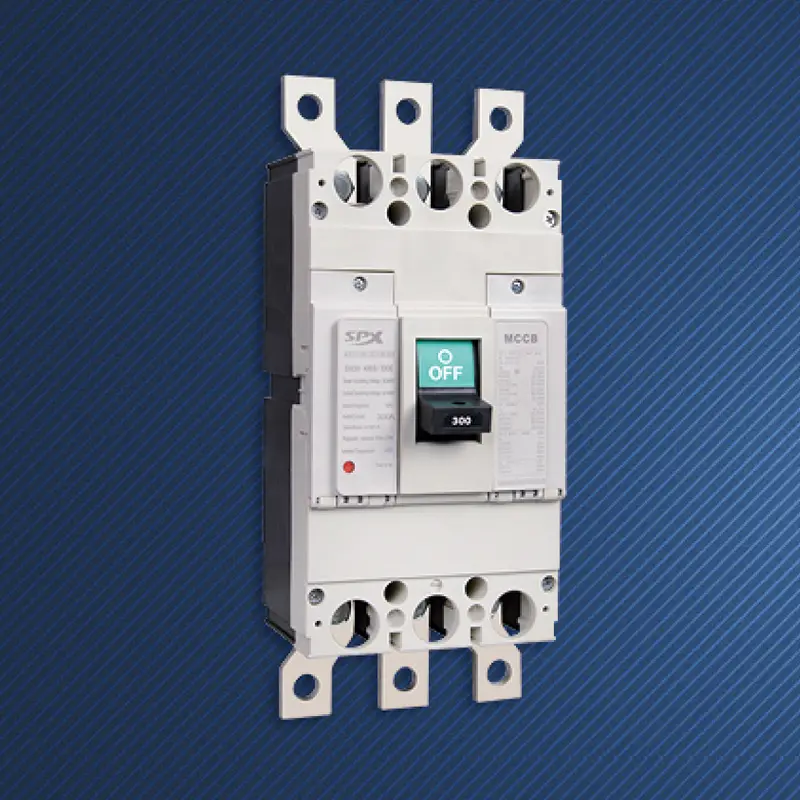

3P 300A elektronisk strömbrytare i formgjuten hölje

På toppen av distributionssystempyramiden bär en ström på 300A livlinan för hela området eller kärnutrustningen. Traditionella skyddssystem kan inte längre balansera skyddets precision, systemets selektivitet och ledningens intelligens. SPX högkvalitativa 3P 300A Electronic Molded Case Circuit Breaker är innovatören född för detta ändamål. Det är inte bara en switch som löser ut vid fel, utan också en lokal intelligent enhet som integrerar högprecisionsavkänning, programmerbar logik och datautbyte. Det markerar övergången av strömbrytare i formgjuten hölje från den analoga mekaniska eran till den digitala intelligenta eran, och blir en viktig intelligent nod för att bygga tillförlitliga, transparenta och effektiva distributionsnätverk.

Särdrag

Den skräddarsydda 3P 300A Electronic Molded Case Breaker tillåter användare att exakt ställa in skyddsströmvärdena och tiderna för överbelastning lång fördröjning (Ir), kortslutning kortslutningsfördröjning (Isd) och momentan (Ii) över ett brett område genom en elektronisk frigöringsenhet (ETU). Denna flexibilitet gör det möjligt att matcha egenskaperna hos olika belastningar som transformatorer, samlingsskenor och stora motorer.
Den unika kortfördröjningsskyddsfunktionen, genom att manuellt ställa in en kort tidsfördröjning (som 0,1-0,4 sekunder), säkerställer att i händelse av kortslutning i den avlägsna änden, kommer endast den lägre nivåbrytaren närmast felpunkten att fungera, medan den aktuella nivån förblir stängd, vilket uppnår ett fullt selektivt skydd och minimerar storskaliga strömavbrott.
Integrerat justerbart jordläckströmsskydd (G-funktion) förhindrar effektivt elektriska bränder eller personliga elektriska stötar orsakade av isoleringsskador. 3P 300A elektronisk strömbrytare med formgjuten hölje ger en säkerhetsdimension som traditionella strömbrytare inte har.
En varningssignal kan avges innan den faktiska överbelastningen når utlösningströskeln. Dess "termiska minne"-funktion kan simulera den termiska ackumuleringsprocessen för motorn, vilket ger ett mer rimligt skydd under frekventa startförhållanden.
Den kan registrera de typer av fel (överbelastning, kortslutning, jordning, etc.) som har lösts ut flera gånger nyligen, felfasen och det aktuella värdet under åtgärden, vilket ger nyckeldata för snabb feldiagnos.
Standard- eller valfria kommunikationsmoduler (som Modbus, Profibus) är tillgängliga för att ladda upp realtidsparametrar för full effekt såsom trefasström, spänning, effekt, effektfaktor och elektrisk energi, vilket möjliggör digital övervakning av distributionssystemet.

Ansökan

Som huvudskyddsomkopplare för precisionsluftkonditionering, UPS-ingång/utgång och högspänningslikströmsförsörjning i datorrummet och övervakning av deras energiförbrukning.
Som utgående strömbrytare för lågspänningssidan i verkstadens huvudfördelningsskåp, eller som huvudledning för att skydda täta busskanaler.
Den 3P 300A elektroniska kretsbrytaren i formgjuten hölje ger intelligent skydd och kontroll för stora vattenpumpar, fläktar, kompressorer och centrala kylenheter under 250 kW.
Som en 3P 300A elektronisk strömbrytare för inkommande lågspänningshuvudledningar eller viktig partitionsdistribution i stora köpcentra, sjukhus och flygplatser, uppnår den energihantering och efterfrågekontroll.

SPX SM30-400 Series of Formed Case Breaker MCCB Parameter

Ram(A)		SM30-400(NF-CW)						Driftsegenskaper
Märkström i (A)		250, 300, 315, 350, 400
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 690V
Antal stolpar		3			4
Begränsad brytkapacitet		C	S	H	C	S	H
Kortslutningsavbrottskrets(kA) AC400V		25	35	50	25	35	50
Kör kortslutning (kA) AC400V		15	20	25	15	20	25

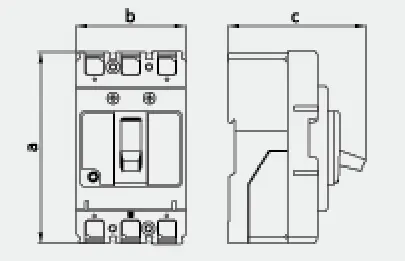

Profilbild
	a	258			258
	b	140			185
	c	153			153

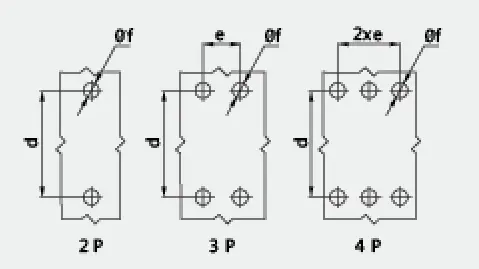

Monteringsbild
	d	195			195
	e	45			45
	f	8			8
Maskinens livslängd		4000
Elektrisk livslängd		1500
Elektrisk driftanordning (MD)		●
Utvändigt vridhandtag		●
Automatisk utlösningsanordning		Termisk-magnetisk
