3P 5A 10A 20A gjuten hölje effektbrytare

Inom industriell styrning, laboratorieutrustning eller precisionsinstrument finns det ett stort antal trefaslaster med märkeffekt under flera kilowatt. Dessa enheter är extremt känsliga för överströmsavvikelser, och allmänna medelstora till högströmsbrytare kan inte ge exakt skydd. SPX avancerade 3P 5A 10A 20A Circuit Breaker-serien med formgjuten hölje är designad speciellt för sådana intrikata scener. Det är som en dedikerad "trefasbalansmonitor", som oberoende övervakar och skyddar strömmen i trefasledningar. Oavsett om det är en liten överbelastning eller en plötslig kortslutning kan den snabbt identifieras och brytas, vilket ger ett noggrant säkerhetsskydd för känslig trefasutrustning.

Drag:

Skräddarsydd 3P 5A 10A 20A kretsbrytare i formgjuten hölje ger tre nära sammankopplade strömnivåer på 5A, 10A och 20A, vilket gör att ingenjörer kan välja baserat på den exakta märkströmmen för lasten, vilket uppnår bästa matchning mellan skyddsegenskaper och belastningsegenskaper, och undviker överdrivet skydd på döda vinklar eller känsliga hästar.
Om någon fas upplever överbelastning eller kortslutning, kommer strömbrytaren synkront att bryta alla tre polerna, vilket i grunden eliminerar risken för fasbortfall, vilket är avgörande för att skydda trefasmotorer och symmetriska belastningar.
Jämfört med att använda tre enpoliga brytare sparar det installationsutrymme och komplexitet i kabeldragningen.
Den högkvalitativa 3P 5A 10A 20A gjutna höljesbrytaren är lämplig för system med AC 50/60Hz och märkspänning upp till 400V eller 690V, som möter olika lågspännings trefasdistributionsmiljöer.

Urval

1. Se märkströmmen på utrustningens märkskylt och välj en strömbrytares märkström något större än (vanligtvis 1,1-1,25 gånger) detta värde. För motorbelastningar är det nödvändigt att bekräfta att deras startström ligger inom strömbrytarens momentana utlösningsområde (såsom egenskaper av D-typ) för att undvika falsk utlösning.
2. Som ändskydd måste 3P 5A 10A 20A kretsbrytare i formgjuten hölje säkerställa ett selektivt skydd med den tidigare nivåfördelningsbrytaren (som 32A, 63A). Dess mindre märkström och snabba driftegenskaper kan vanligtvis uppnå detta mål väl.
3. Miljöfaktorer: Om den installeras i ett begränsat utrymme eller i en miljö med hög temperatur, bör man överväga att använda strömnedstämpling.

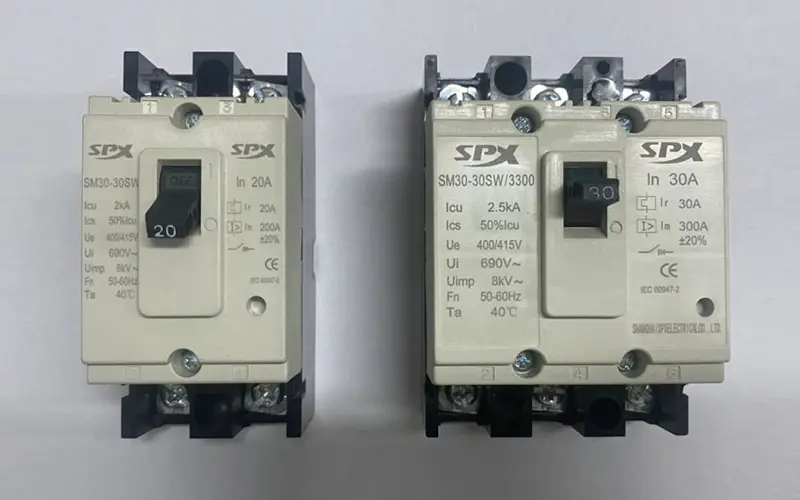

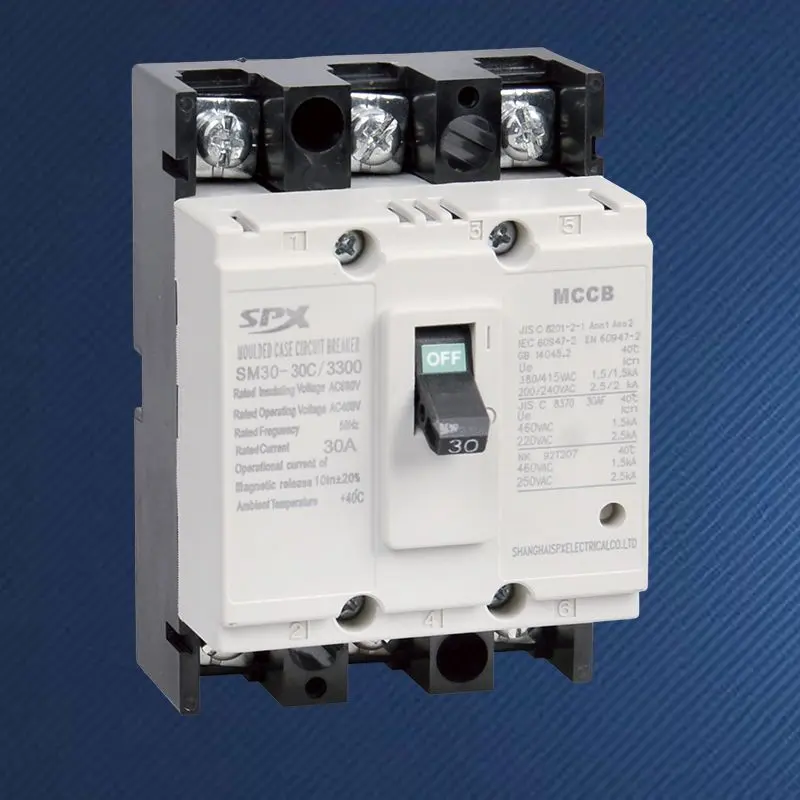

SPX SM30-30-serien av kretsbrytare MCCB i formgjuten hölje

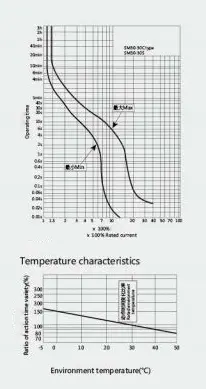

Ram(A)		SM30-30(NF-CW)				Driftsegenskaper
Märkström i (A)		(2)、3、(3.2)、5、10、15、20、30
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 500V
Antal stolpar		2		3
Begränsad brytkapacitet		C	S	C	S
Kortslutningsavbrottskapacitet (kA) AC400V		1.5	1.5	1.5	1.5
Kör kortslutning (kA) AC400V		1	1	1	1

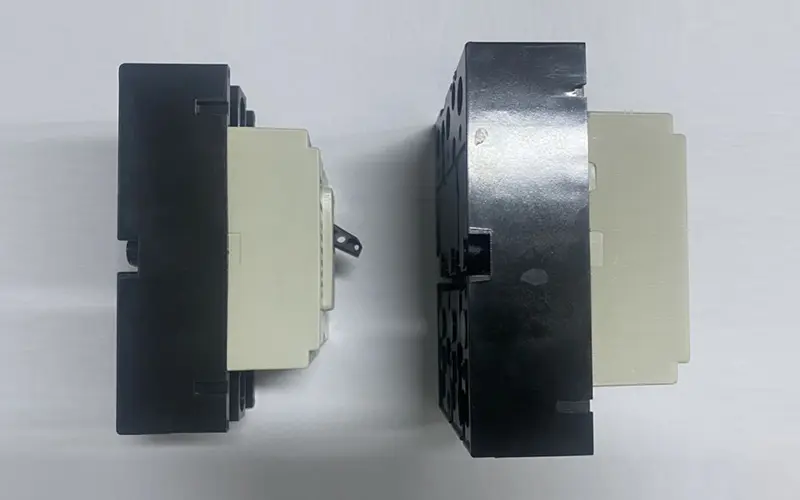

Profilbild
	a	96		96
	b	45		67
	c	64		64
Monteringsbild
	d	84.5		84.5
	e	/		24
	f	5		5
Maskinens livslängd		7000
Elektrisk livslängd		4000
Elektrisk driftanordning (MD)
Utvändigt vridhandtag
Automatisk utlösningsanordning		Termisk-magnetisk

Framifrån
