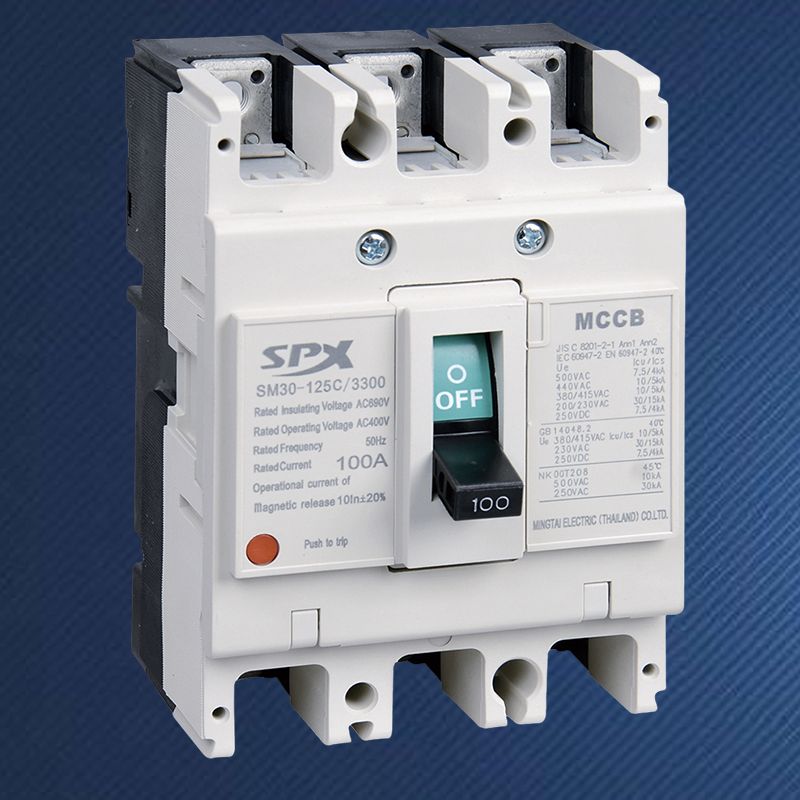

Lågspänningsbrytare i formgjuten höljeär en mycket viktig skyddsanordning i moderna kraftdistributionssystem. Den integrerar manuell kontrollfunktion och automatisk skyddsfunktion, som inte bara säkerställer flexibiliteten i driften utan också säkerställer elsäkerheten. Dess arbetsprincip är huvudsakligen baserad på realtidsövervakning av kretsens elektriska parametrar, och klipper snabbt av kretsen vid onormala förhållanden som överbelastning, kortslutning, underspänning, etc. ocbyracka.
Kontaktsystem:ansvarig för att leda ström under normala förhållanden och bryta kretsen snabbt vid utlösning.
Bågsläckningssystem:används för att släcka ljusbågen som genereras under analys och förhindra skador på utrustningen.
Manövermekanism:manuell eller elektrisk stängning och öppning, vanligtvis fri utlösningsmekanism.
Släppa:används för att upptäcka fel och utlösa utlösningsåtgärder, vanliga typer inkluderar termomagnetisk (bimetall för överbelastningsskydd, elektromagnetisk spole för kortslutningsskydd) eller elektronisk (genom transformatorsampling, mikroprocessorkontroll).
Inhägnad:ger isolering, skydd och strukturellt stöd, vanligtvis gjutna av material med hög dielektrisk hållfasthet.
Normal drift:under säkra belastningsförhållanden förblir huvudkontakten stängd, strömmen fortsätter att passera normalt och den fria utlösningsmekanismen är i låst läge.
Överbelastningsskydd:när kretsöverbelastningen inträffar och varar under en viss tid, värms och böjs bimetallen i den termiska utlösningsanordningen för att driva utlösningsmekanismen att verka, och dess inverkanstid är omvänt proportionell mot överbelastningsströmmen.
Kortslutningsskydd:När kortslutning inträffar, stiger strömmen kraftigt (vanligtvis 10 - 12 gånger märkströmmen), och den elektromagnetiska spolen i den magnetiska frigöringen genererar tillräckligt med magnetisk kraft för att attrahera ankaret omedelbart, och den slagfria frigöringsmekanismen realiserar millisekundssnabb brytning.
Valfritt underspänningsskydd:spolen för underspänningsutlösning är parallellkopplad på strömförsörjningssidan. När nätspänningen är lägre än det inställda värdet släpper dess ankare och driver mekanismen att utlösas.
Bågsläckningsprocess:kontaktanalys ger omedelbart båge, bågsläckningsgaller kommer att delas, kylas och förlängas, påskynda jonrekombinationen, så att bågen snabbt släcks och återställer isoleringsstyrkan.
Moderna effektbrytarehar använts i stor utsträckning elektronisk release, genom den nuvarande transformatorn i realtid övervakning av varje fas ström, och inställt värde jämförelse. När en avvikelse upptäcks skickar mikroprocessorn en signal för att driva det elektroniska utlösningselementet, vilket driver manövermekanismen att agera. Denna metod har högre precision, rikare funktioner och kan realisera kommunikation och fjärrkontroll.
Ställ in överbelastning, kortslutning, underspänning och annat skydd i ett.
Hög brytförmåga, justerbart aktionsvärde, bra selektivitet.
Säker och bekväm drift, stöder frekvent manuell och fjärrstyrd automatisk kontroll.
Kompakt struktur, enkel installation och underhåll.
