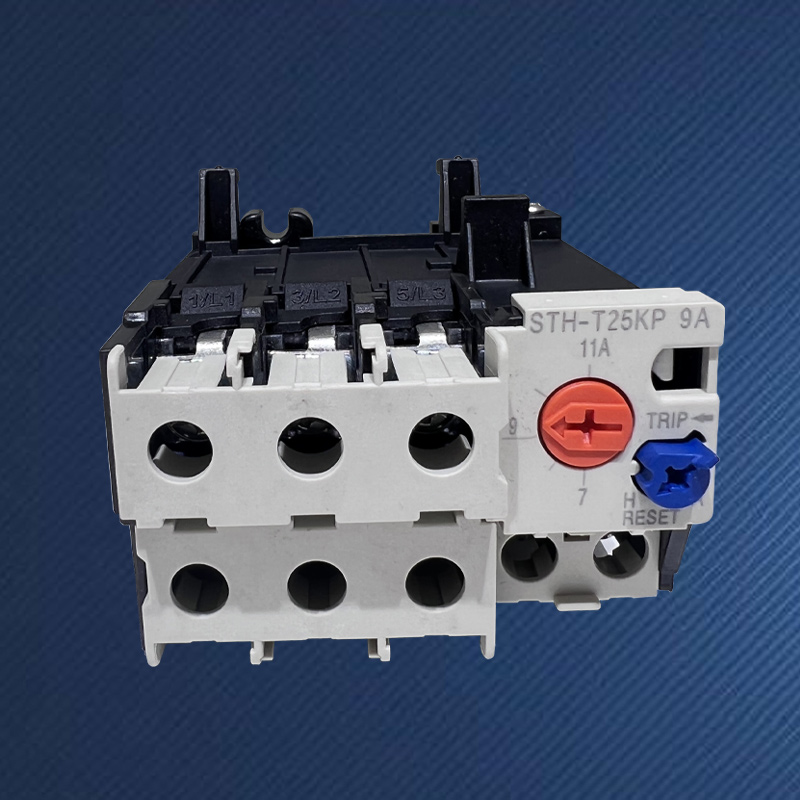

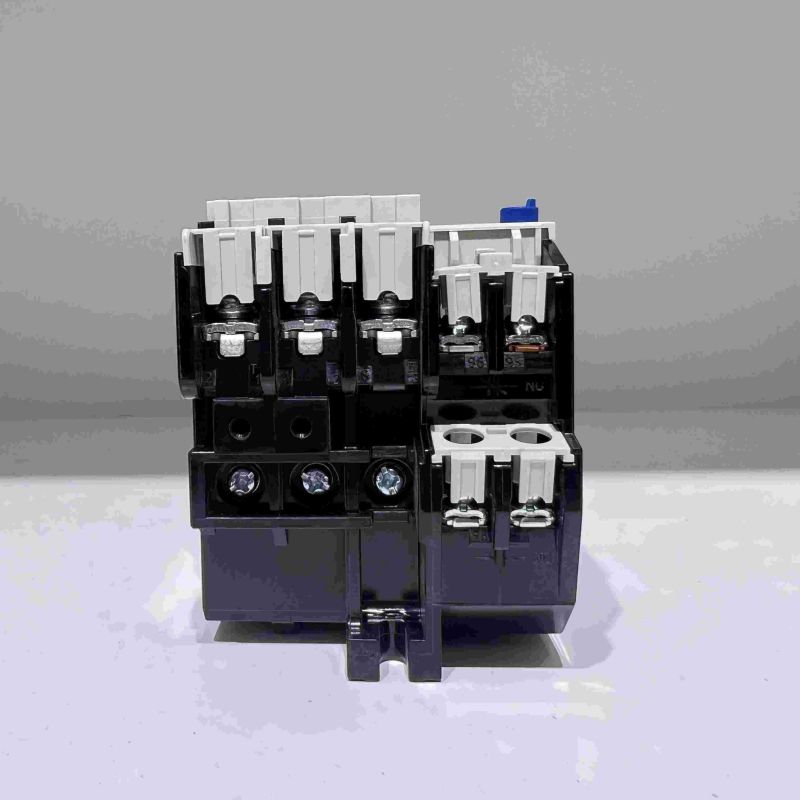

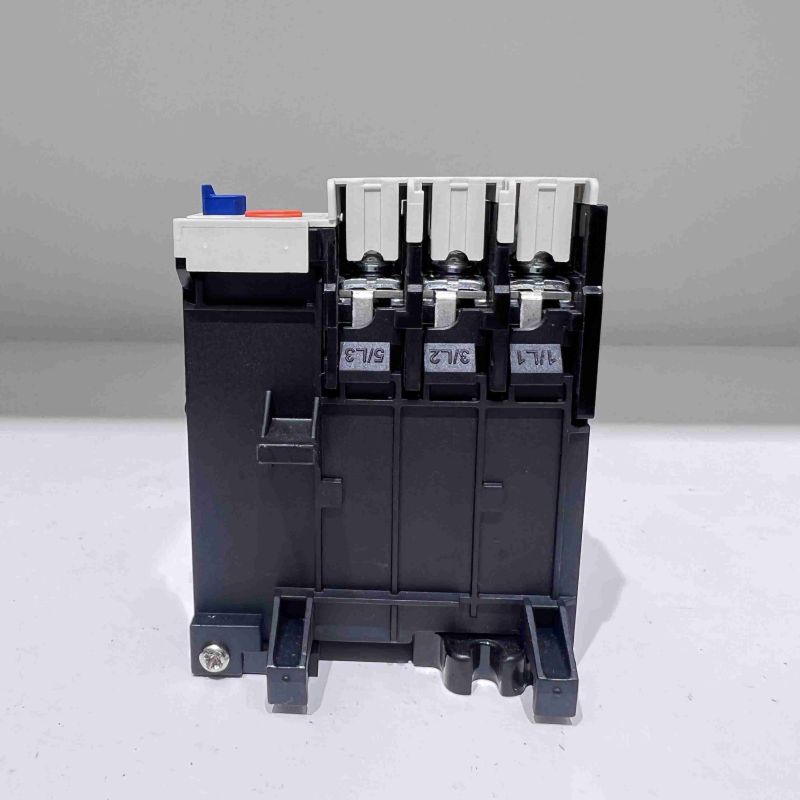

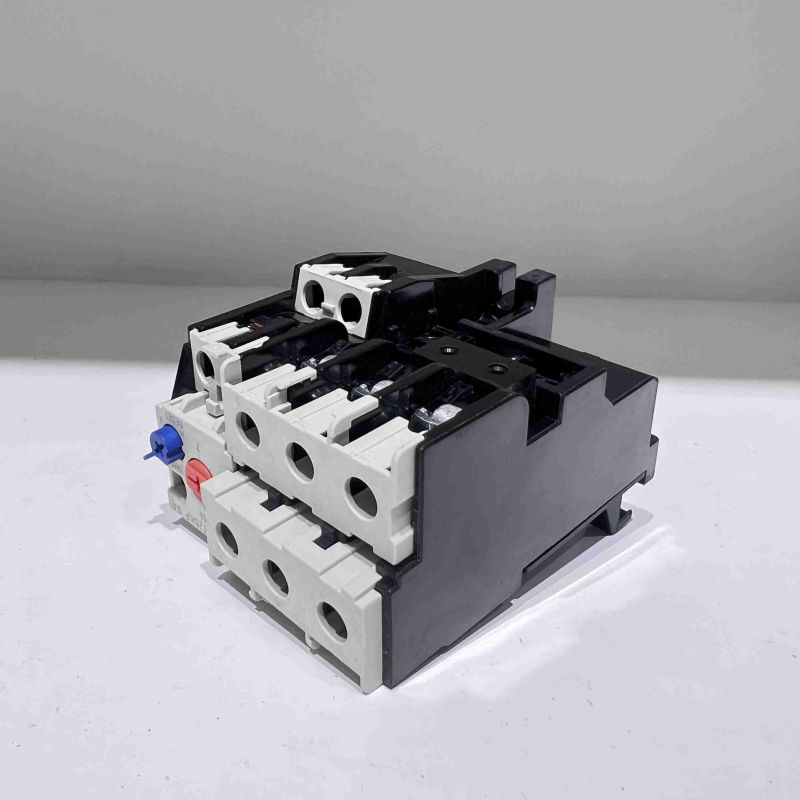

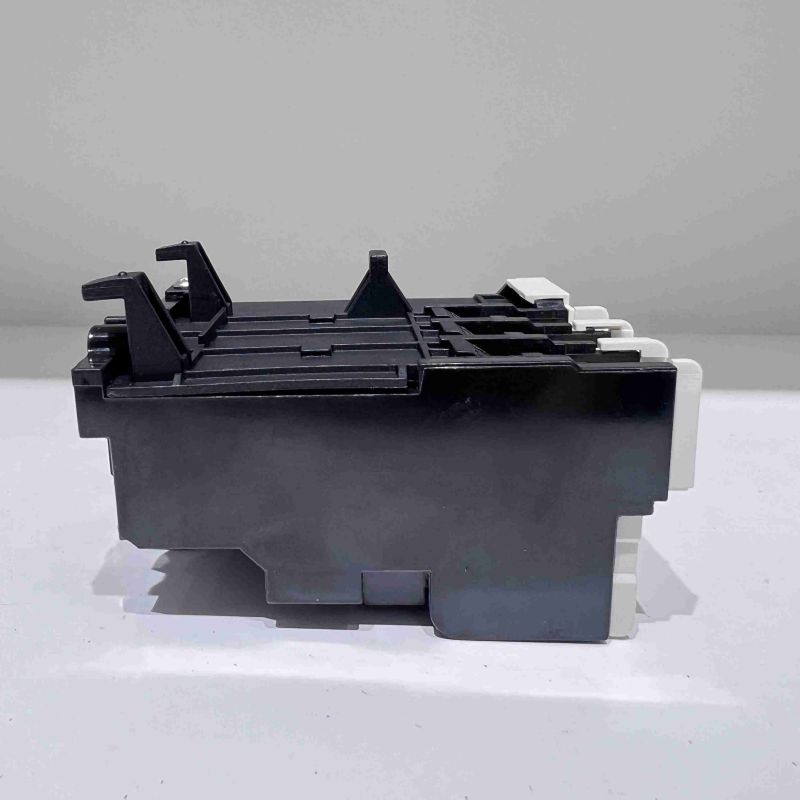

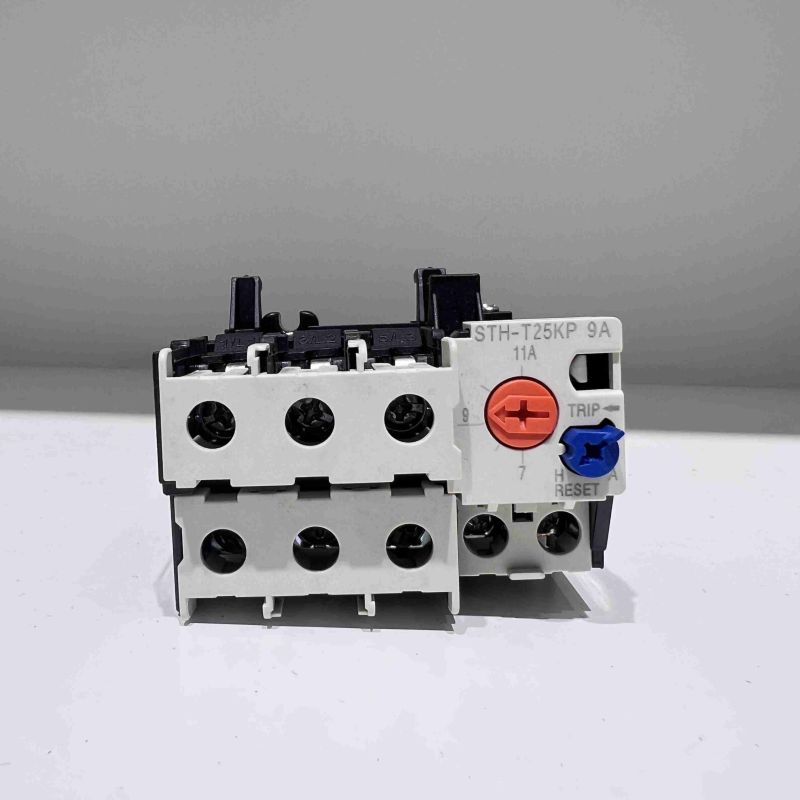

TH-T25KP Termiskt överbelastningsrelä

Varför välja SPX TH-T25KP Thermal Overload Relay?

På komplexa industrianläggningar varierar motorernas driftsförhållanden mycket, och faktorer som märkström, startbelastning och omgivningstemperatur kräver att skyddsanordningar har hög anpassningsförmåga och justerbarhet. SPX cuatomized TH-T25KP Thermal Overload Relay är inte en fast specifikationskomponent, utan en konfigurerbar motorskyddsplattform. Kärnan i designkonceptet är att göra det möjligt för ingenjörer att "skräddarsy" skyddsparametrar baserat på de faktiska arbetsförhållandena för varje motor genom bred kontinuerlig strömjustering, utmärkt temperaturkompensation och förstärkt mekanisk struktur, för att uppnå skyddsuppgraderingar från "tillämplig" till "optimal", speciellt lämplig för utmanande situationer som start av tung belastning, intermittent drift eller förändrade miljöer

TH-T25KP termiskt överbelastningsrelä som finns i lager ger ett brett utbud av kontinuerligt justerbara strömmar som vida överstiger fasta modeller (som att täcka ett komplett intervall på mer än tio ampere till hundratals ampere). Användare kan ställa in aktionsströmmen till motorns nominella strömvärde kontinuerligt och exakt genom att vrida vredet, vilket uppnår den bästa personliga matchningen av skyddsegenskaper.

Vanligtvis utrustad med valfria eller omkopplingsbara funktioner i klass 10 och klass 20 (eller högre), kan användare flexibelt välja den matchande utlösningskurvan beroende på om motorn är standardstart eller start med tung belastning, vilket kan undvika startkrock och utlösning, och säkerställa ett snabbt skydd vid överbelastning av låst rotor.

Utrustat med avancerad mekanism för kompensation för miljötemperatur, bibehåller TH-T25KP termiskt överbelastningsrelä stabila skyddsegenskaper inom ett miljötemperaturområde på -20 ° C till +60 ° C (eller bredare), och undviker "säsongssjukdomen" som orsakas av för tidigt eller försenat skydd av vanliga reläer på grund av förändringar i miljötemperaturen.

Den antar en oberoende basinstallation och är ansluten till kontaktorn via vanliga kabelanslutningar istället för direktpluggning. Denna design ger högre ledningsflexibilitet, starkare värmeavledningsförmåga och fördelen med enkelt individuellt underhåll och utbyte, vilket gör den till det föredragna valet för skåpdesigner med hög efterfrågan.

Utöver standardutlösningskontakterna för normalt stängda (NC-97/98) tillhandahålls vanligtvis en extra uppsättning oberoende normalt öppna (NO-95/96) och normalt stängda (NC-97/98) signalkontakter, som kan användas för att styra kretsutlösning och fjärrlarmindikering, vilket uppfyller komplexa kontroll- och övervakningskrav.

Ram(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Lämplig AC-kontaktor	S-M10/12				S-M20/25				S-M35/50
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)		Justera intervall (A)		Välj (A)		Justera intervall (A)		Välj (A)	Justera intervall (A)
	0,24A		0,2~0,32		1,3A		1~1,6		29	24~34
	0,35A		0,28~0,42		1,7A		1,4~2,0		35	30~40
	0,5A		0,4~0,6		2.1A		1,7~2,5		42	34~50
	0,7A		0,55~0,85		2,5A		2~3
	0,9A		0,7~1,1		3,6A		2,8~4,4
	1,3A		1~1,6		5A		4~6
	1,7A		1,4~2,0		6,6A		5,2~8
	2.1A		1,7~2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3,6A		2,8~4,4		15A		12~18
	5A		4~6		19A		16~22
	6,6A		5,2~8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Aux-kontaktstruktur	1a1b(1NO+1NC)
Kontur och monteringsmått
	Typ				L	W	H	φD
	TH-T25				63	51	81	4.5
