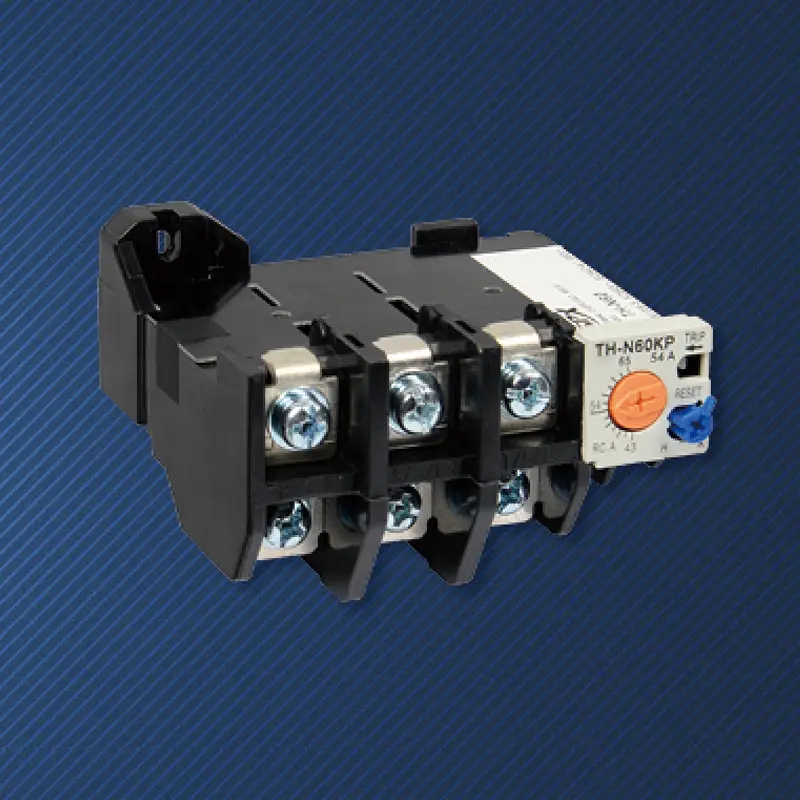

3-poligt 2-element termiskt överlastrelä

Inom området trefasmotorskydd är hur man uppnår den bästa balansen mellan kärnfunktioner och kostnader ett evigt tekniskt ämne. China SPX 3 Pole 2-Element Thermal Overload Relay är en typisk produkt under detta koncept. Det är inte en kompromiss i funktionalitet, utan en sofistikerad "designoptimering" som syftar till ett brett spektrum av applikationsscenarier där trefaslaster är relativt balanserade och känslighetskraven för fasbrottsskydd är på standardnivå. Genom att på ett smart sätt utnyttja den termiska kopplingseffekten av två komponenter för att upptäcka anomalier i trefasström, förenklar den strukturen samtidigt som ett tillförlitligt överbelastningsskydd bibehålls, vilket ger ett kostnadseffektivt skyddsalternativ för ett stort antal standardutrustning såsom fläktar och pumpar.

Drag:

Två värmeelement är seriekopplade till två faser (som L1 och L3) i motorns trefaskrets. När motorn är överbelastad ökar strömmen som flyter genom dessa komponenter, och värmen som genereras får motsvarande bimetallplattor att böjas.
Deformationen av två bimetallplattor syntetiseras genom en gemensam differentialspaksmekanism. Den termiska effekten som genereras av överbelastningen av en eller två faser kommer att ackumuleras och i slutändan driva utlösningsmekanismens verkan. För trefasbalanserad överbelastning är skyddsresponsen i princip densamma som det trepoliga 2-element termiska överbelastningsreläet.
Detta är den mest grundläggande skillnaden. I händelse av ett fasavbrott (som L2-fasbortkoppling) kan dubbelelementsreläet fortfarande upptäcka felet genom att höja strömmen för de två faserna (L1 och L3), men dess svarshastighet kan vara något långsammare än treelementsreläet som är optimerat för fasfelsskydd. Men för de flesta standardapplikationer är deras skydd fortfarande aktuellt och effektivt.
Att reducera ett värmeelement och relaterad struktur sänker direkt material- och tillverkningskostnaderna, samtidigt som det högkvalitativa 3-poliga 2-element termiska överbelastningsreläet blir mer kompakt i storlek.

Fördel

För majoriteten av trefasbalanserade belastningar i kraftsystemet, såsom standardpumpar, fläktar och kompressorer, skiljer sig deras överbelastningsskyddsprestanda inte från treelementsreläer.

En strömlinjeformad struktur innebär färre potentiella felpunkter. Den bimetalliska kärnan i anti-tidsbegränsningsskyddsmekanismen är fortfarande stark och upprätthåller de klassiska fördelarna med termiska reläer som stark miljöanpassning, inget behov av extra strömförsörjning och anti-interferens.

Det termiska reläet STH-N50 är lämpligt för S-C50/95 AC-kontaktor

Ram(A)	STH-N60
Lämplig AC-kontaktor	S-C50/95
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)		Justera intervall (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Aux-kontaktstruktur	1a1b(1NO+1NC)

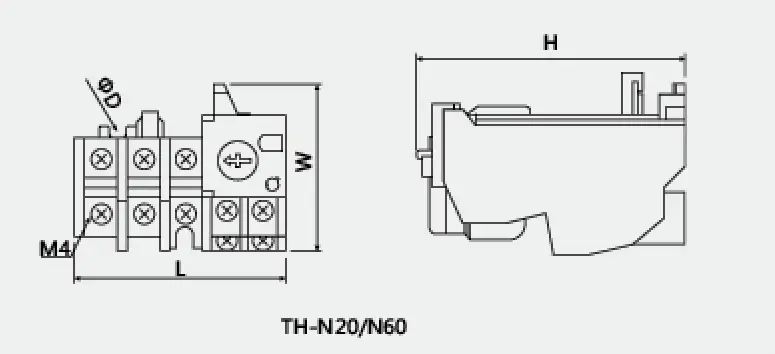

Kontur och monteringsmått
	Typ	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
