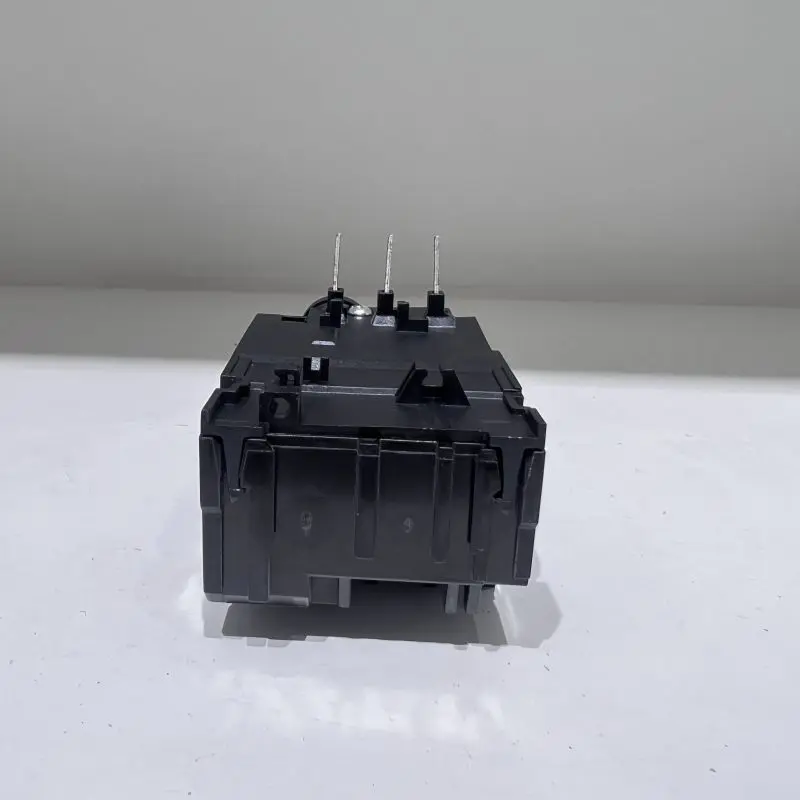

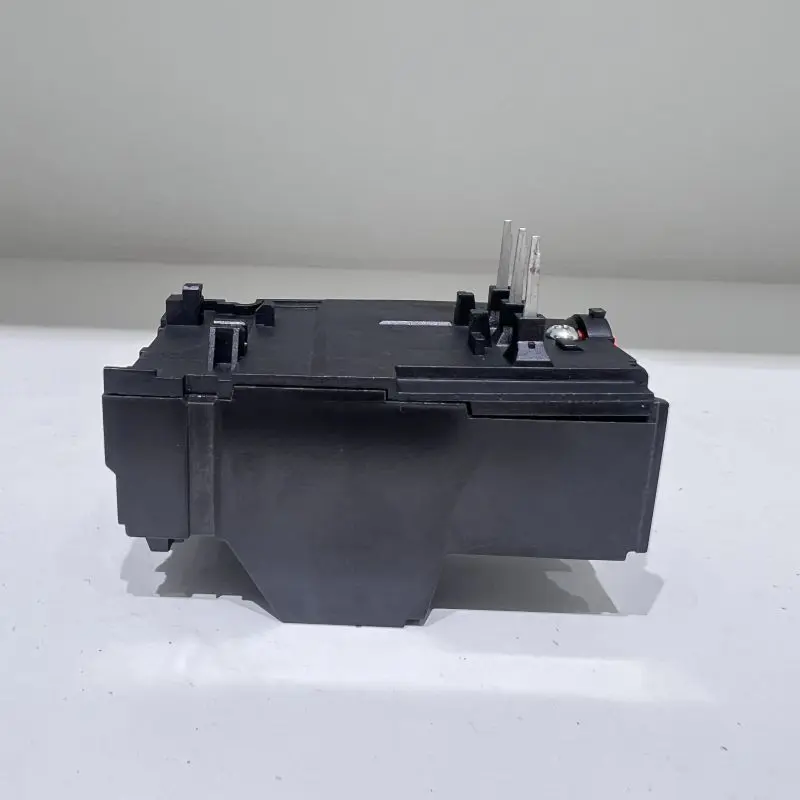

TH-N12 Termiskt överbelastningsrelä

Inom området industriell kraftdistribution och automationsstyrning finns det ett stort antal små och medelstora motorer, och deras skyddskrav kräver både precision och tillförlitlighet, samt enkel integration och underhåll. SPX-fabrikens högkvalitativa och CE-certifierade TH-N12 Thermal Overload Relay är en standardiserad skyddsmodul designad för att möta denna omfattande efterfrågan. Den strävar inte efter extremt brett intervall, men ger mycket moget och konsekvent skyddsprestanda inom ett optimerat strömintervall. Oavsett om den är integrerad i nya motorstartare eller används för underhåll och utbyte av befintliga system, ger TH-N12 användare en bekymmersfri, pålitlig och lätthanterlig skyddslösning med sitt standardiserade gränssnitt och tydliga justeringsskala.

Särdrag

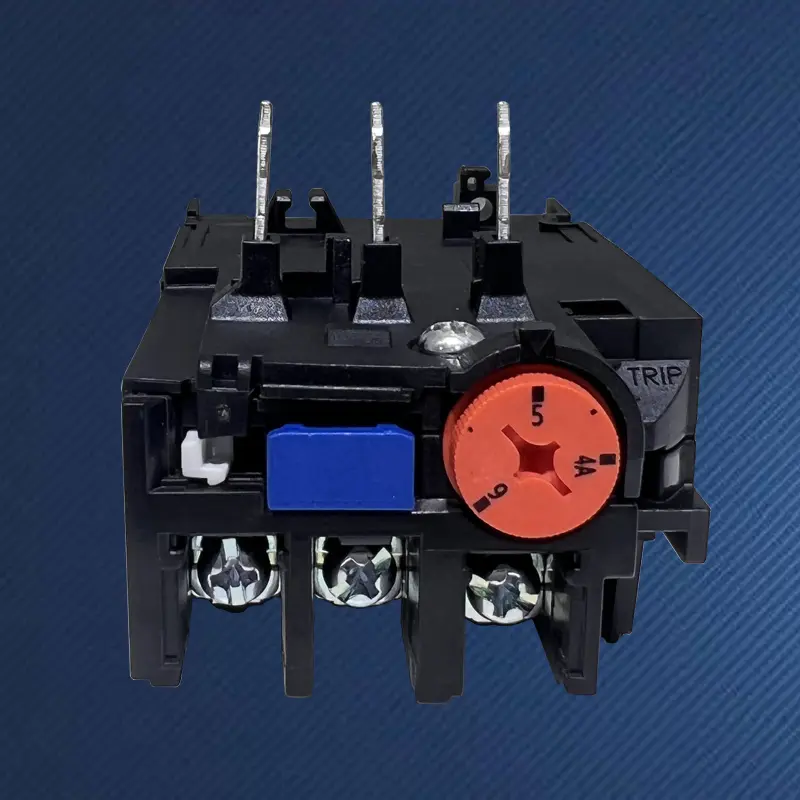

Den centrala justeringsratten har en tydlig skala för strömvärden, vilket gör att användarna kan ställa in visuellt och exakt efter motorns märkström. Operationen är intuitiv, vilket minskar gissningar och fel under felsökningsprocessen.
Produktdesignen har ett utlösningsindikatorfönster (vanligtvis en framträdande färgändring) och en manuell återställningsknapp, vilket gör enhetens status tydlig med ett ögonkast för snabb feldiagnos och systemåterställning.
SPX högkvalitativt TH-N12 termiskt överlastrelä är baserat på den klassiska bimetalliska remsuppvärmnings- och böjningsprincipen, vilket ger ett överbelastningsskydd som matchar motorns termiska egenskaper. Den inbyggda differentialstyrningsplattans mekanism säkerställer förmågan att accelerera utlösningssvaret vid fasfel och allvarliga trefasiga obalansfel.
Vanligtvis designad för direkt plug-in installation med små AC-kontaktorer av samma serie eller specificerade modeller, TH-N12 Thermal Overload Relay bildar en kompakt och pålitlig elektromagnetisk startmotor, vilket sparar installationsutrymme och ledningstid.
Högkvalitativa modeller kommer att inkludera kompensation för omgivningstemperatur för att mildra påverkan av förändringar i omgivningstemperaturen på bimetallremsans driftsegenskaper, vilket säkerställer stabiliteten hos TH-N12 termiskt överbelastningsreläskydd över ett bredare temperaturområde.
Skalet kan ge grundläggande damm- och oavsiktlig beröringsskydd för interna precisionsmekanismer, och är lämplig för installation i olika styrskåp.

Huvudapplikationsscenarier

TH-N12 är lämplig för små och medelstora applikationer som kräver pålitligt skydd och begränsat utrymme:
Motorskydd för förpackningsmaskiner, små transportörer, blandare, fläktar och annan utrustning.
Enkel maskinstyrning av automatiska dörrar, ventilationsutrustning, vattenpumpar m.m.
Som standardskyddstillbehör för utförandeenheten (kontaktorn) vid utgångsänden av PLC eller regulator.
TH-N12 Thermal Overload Relay, som en allmänt använd universalmodell, används ofta för att ersätta skadade termiska reläer av samma typ i gamla system.

Det termiska reläet STH-N12 är lämpligt för S-C10/12 AC-kontaktor

Ram(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Lämplig AC-kontaktor	S-C10/12		S-C21/25		S-C50/95
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)	Justera intervall (A)	Välj (A)	Justera intervall (A)	Välj (A)	Justera intervall (A)
	0,24A	0,2~0,32	1,3A	1~1,6	15A	12~18
	0,35A	0,28~0,42	1,7A	1,4~2,0	19A	16~22
	0,5A	0,4~0,6	2.1A	1,7~2,5	22A	18~26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7~1,1	3,6A	2,8~4,4	35A	30~40
	1,3A	1~1,6	5A	4~6	42A	34~50
	1,7A	1,4~2,0	6,6A	5,2~8	54A	43~65
	2.1A	1,7~2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8~4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5,2~8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Aux-kontaktstruktur	1a1b(1NO+1NC)

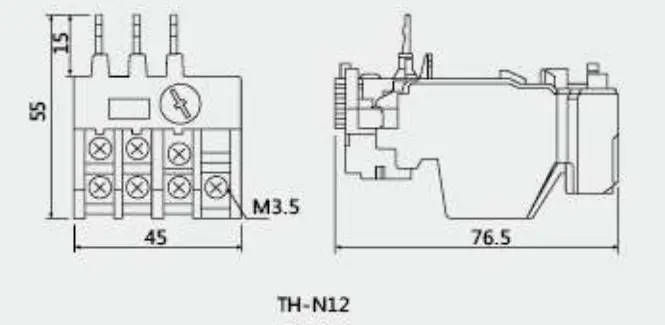

Kontur och monteringsmått
	Typ		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
