TH-T18 0,35A termiskt relä

I automationsinstrument, precisionsdrifter och mindre utrustning finns ett stort antal trefasmikromotorer med en effekt på bara några hundra watt. Märkströmmen för dessa motorer är extremt liten (vanligtvis under 1A), och skyddskurvan för generella termiska reläer inom detta område är ofta inte tillräckligt exakt för att uppnå ett effektivt skydd. SPX hållbara TH-T18 0,35A termiska relä är en professionell lösning designad för så små strömtillämpningar. Den uppnår hög känslighet och stabilitetsskydd vid 0,35A ström genom miniatyrisering och precisionsdesign av bimetalliska plåtmaterial, värmeelement och verkansmekanismer, vilket fyller luckan i specialiserat skydd för mikromotorer.

Drag:

SPX-fabrikens högkvalitativa TH-T18 0,35A termiska relä har genomgått speciell termisk mekanisk strukturell optimering för att hantera den svaga värmen som genereras av små strömmar runt 0,35A. Detta säkerställer att den bimetalliska remsan kan producera tillräcklig och exakt deformation, vilket gör att inverttidsskyddsfunktionen kan utlösas på ett tillförlitligt sätt även under små överbelastningar (som 1,1 gånger In), vilket undviker skyddande döda vinklar.

TH-T18 säkerställer extremt hög konsistens av skyddsegenskaper mellan produkter genom precisionstillverkningsprocesser, även i mikroskalan där strömfluktuationer på mikroamperenivå kan påverka skyddspunkter, vilket gör den lämplig för massapplikation i standardiserade mikroenheter. Utsökt i storlek, den kan anslutas direkt till mikro AC-kontaktorer (såsom 9A~12A för att spara mycket utrymme för en startmotor, vilket ger en mycket kompakt motorstyrning) skåp.

Fördel:

Anpassat TH-T18 0,35A termiskt relä, som en ren elektromekanisk skyddskomponent, kräver ingen extern strömförsörjning och är helt okänslig för spänningsfluktuationer, övertoner och elektromagnetiska störningar i styrsystem. Den kan också fungera stabilt i komplexa mikrosystem som drivs av frekvensomvandlare eller växlande strömförsörjning.

Även om åtgärdsmekanismen är liten, är den fortfarande utrustad med tydliga manuella återställningsknappar och trippindikeringsskyltar, vilket underlättar statusidentifiering och felåterställning i tätt installerade mikrostyrenheter.

Det termiska reläet STH-T18 är lämpligt för S-M10/20 AC-kontaktor

Ram(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Lämplig AC-kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux-kontaktstruktur	Manuell eller automatisk återställning
Justera områdesval(A)	Välj (A)	Justera intervall (A)	Välj (A)		Justera intervall (A)		Välj (A)	Justera intervall (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2~8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Aux-kontaktstruktur	1a1b(1NO+1NC)

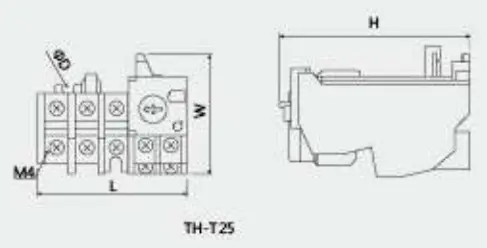

Kontur och monteringsmått
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
