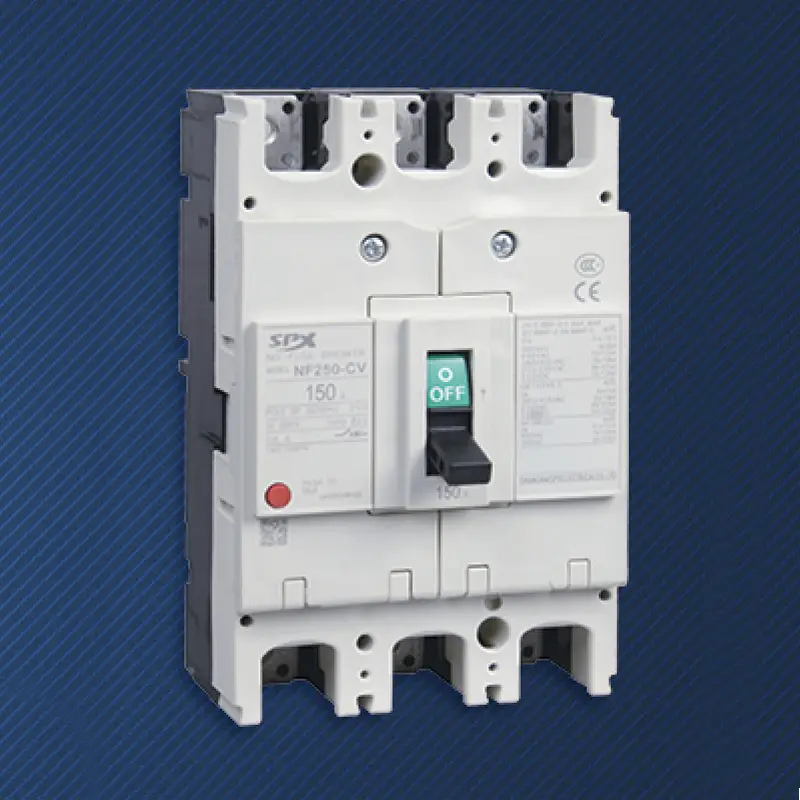

3P 200A gjuten hölje kretsbrytare MCCB

I komplexa distributionsnätverk ansluter 200A strömnoder ofta huvuddistributionsskåpet med flera stora grenlaster, eller skyddar direkt kritisk produktionsutrustning. SPX-fabrikens högkvalitativa 3P 200A kretsbrytare MCCB i formgjuten hölje är designad för att ta detta ansvar. Det är inte bara kretsens på/av-brytare, utan också kärnexekveringsenheten för att implementera graderade och selektiva skyddsstrategier i distributionssystemet. Med sin överlägsna prestanda och justerbarhet jämfört med dvärgbrytare, samt gynnsammare egenskaper än rambrytare, har den framgångsrikt uppnått en balans mellan skyddsprestanda, systemkoordination och kostnad, och är en oumbärlig ryggradskomponent i modern distributionsdesign.

Fördel

Modellen av 3P 200A kretsbrytare MCCB i formgjuten hölje utrustad med elektronisk utlösning stöder lång fördröjning, kort fördröjning och omedelbart trestegsskydd. Genom att exakt ställa in den korta fördröjningstiden och strömvärdet är det möjligt att säkerställa fullständigt selektivt samarbete med den lägre nivåbrytaren, isolera endast den felaktiga kretsen i händelse av ett fel och säkerställa kontinuerlig strömförsörjning till andra delar av systemet.

Både termiska magnetiska och elektroniska överbelastningsskyddsinställningar kan justeras, vilket gör det möjligt för ingenjörer att exakt matcha den faktiska kabelströmkapaciteten och belastningsegenskaperna, undvika felfunktion och optimera skyddseffekterna.

Den skräddarsydda 3P 200A kretsbrytaren MCCB ger en maximal kortslutningsbrytningskapacitet på upp till 35kA till 50kA, vilket på ett tillförlitligt sätt kan avbryta potentiella kortslutningsfel i medelstora distributionssystem och effektivt skydda uppströms och nedströms elektrisk utrustning.

Det är bekvämt att installera hjälpkontakter, larmkontakter, shuntutlösning, underspänningsutlösning, etc., för att möta olika behov såsom statusindikering, fjärrkontroll och systemförregling.

Ansökan

I fabriksverkstadens distributionsskåp fungerar 3P 200A kretsbrytare MCCB som huvuddistributionsbrytare för ett visst område eller produktionslinje.
3P 200A kretsbrytare MCCB i formgjuten hölje används för nätanslutning och skydd av vattenbehandling, kommunikationsbasstationer och utgångsterminaler på medelstora solcellsväxelriktare.

SPX SM50-250 Series of Formed Case Breaker MCCB Parameter

Ram(A)		SM50-250(NF-CV)
Märkström In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 690V
Antal stolpar		3			4
Begränsad brytkapacitet		C	S	H	C	S	H
Kortslutningsavbrottskapacitet (kA) AC400V		18	30	50	18	30	50
Kör kortslutning (kA) AC400V		9	15	25	9	15	25

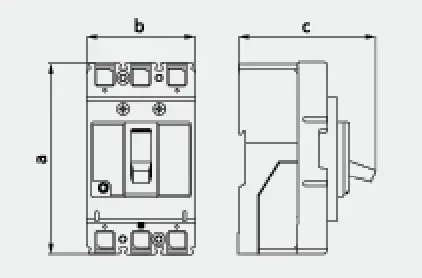

Profilbild
	a	165			165
	b	105			140
	c	90			90

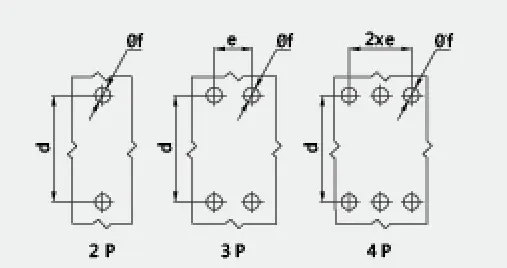

Monteringsbild
	d	126			126
	e	35			35
	f	5			5
Maskinens livslängd		4000
Elektrisk livslängd		2000
Elektrisk driftanordning (MD)		●
Utvändigt vridhandtag		●
Automatisk utlösningsanordning		Termisk-magnetisk
