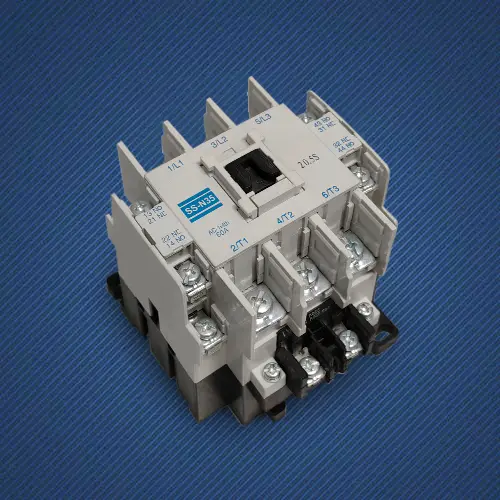

AC-kontaktorbrytare

När enkel på-av behöver förses med själen av "automation", blir SPX Electric anpassad AC Contactor Switch ett oundvikligt val. Det är långt ifrån en vanlig manuell omkopplare, utan en intelligent strömutförandeterminal som kan svara på svaga instruktioner från knappar, sensorer, PLC:er eller mikroprocessorer och driva hundratals ampere ström. Dess existens gör centraliserad kontroll, automatisk förregling och fjärrschemaläggning möjlig.

Varför är det en avgörande bro mellan kommando och makt?

1. Essens: Använda "liten ström" för att säkert kontrollera "stor ström"
Kärnan i AC-kontaktorbrytarens design ligger i den magnetiska kraft som genereras av den elektromagnetiska spolen (milliampere nivåkontrollström), som driver de mekaniska kontakterna (som kan bära hundratals ampere ström) att röra sig. Denna tillförlitliga elektriska isolering säkerställer att personal på lågspänningsstyrningssidan är helt isolerad från precisionslogikenheter och från farorna på högspänningseffektsidan.
Manuella brytare och brytare har fysiska gränser vad gäller ström, driftfrekvens och säkerhet. Kontaktoromkopplaren är designad för högfrekventa, högströms- och fjärrstyrda på-/av-uppgifter, och fyller gapet mellan styrlogik och kraftfulla belastningar.

2. Funktion: Ett nav från "punktkontroll" till "systemkontroll"
En liten knapp installerad i kontrollrummet eller en utgångspunkt på PLC:n kan styra stor utrustning i en fjärrverkstad genom en kontaktor, vilket ger centraliserade och utökade kontrollbehörigheter.
Genom den flexibla kabeldragningen av AC-kontaktorbrytare, normalt öppna/normalt stängda hjälpkontakter, kan klassisk elektrisk logik som självlåsning, förregling och sekventiell start enkelt uppnås, vilket utgör hårdvarugrunden för komplexa säkerhetsstyrkretsar.

Som en gränssnittsfunktion för systemkomponenter:
Spoleterminalerna accepterar standardiserade styrspänningar (som DC24V, AC220V), och blir ett universellt "språk" för sömlös integration med olika styrenheter (PLC, reläer, timers).
Hjälpkontakten ger fysisk statusåterkoppling i realtid (på eller av) för omkopplarkroppen, som kan sändas tillbaka till indikatorlampan, styrenheten eller det övre övervakningssystemet för att bilda en styrslinga.

Ansökan

AC-kontaktoromkopplare i lager, som "hand och fot" för PLC, styr direkt start och stopp av transportörmotor, hydraulisk stationsmotor, mekanisk manuell kraftkälla, etc., och är den direkta utföraren av produktionsrytmen.

I distributionsskåpet kan centraliserad, fjärrstyrd eller automatisk styrning av flera vattenpumpar, fläktar, kompressorer och annan utrustning uppnås, och överbelastningsskydd (termiska reläer) kan enkelt integreras för att bilda motorstartare.

Styr automatiskt strömförsörjningen av stora friskluftsenheter, kyltorn, belysningskretsar och annan utrustning enligt tidsprogram eller sensorsignaler, för att uppnå energibesparing och intelligent hantering.

I säkerhetskretsen fungerar AC-kontaktorn som ett kritiskt ställdon som omedelbart bryter strömförsörjningen till utrustningen när nödstoppsknappen trycks in eller säkerhetsdörren öppnas, vilket ger den högsta nivån av säkerhetsavstängningsskydd.

Valknapp

För att välja rätt AC-kontaktorbrytare är det nödvändigt att exakt matcha dess applikationsparametrar som "omkopplare":

Styr- och strömspänning: Spolens spänning måste matchas med styrströmförsörjningen; Huvudkontaktens märkspänning får inte vara lägre än nätspänningen.

Driftsfrekvens: För frekventa start-stopp-operationer (som jogg- och servoapplikationer) är det nödvändigt att välja en modell med högre märkström eller en speciellt kalibrerad hög driftfrekvens.

SPX AC Contactor Switch Parameter

Ram(A)			SS-N35
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	11/15
		380V	18,5/25
Returström (AC-3) GB14048.4		220V	42
		380V	44
Reeded värmeström (A)			60
Reed insutaled spänning (V)			660
Hjälpkontakt AC-15	Kontakta	Standard	2NO+2NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			80
Maskiniskt liv			500

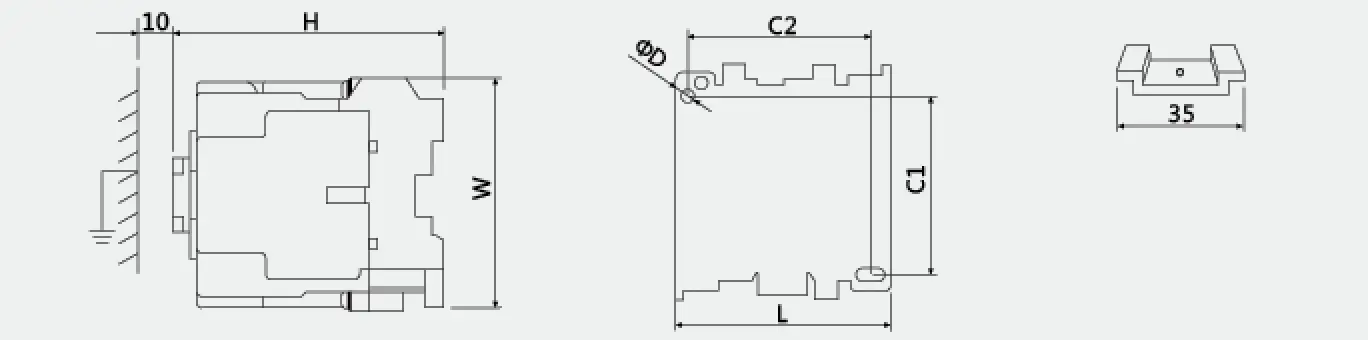

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
