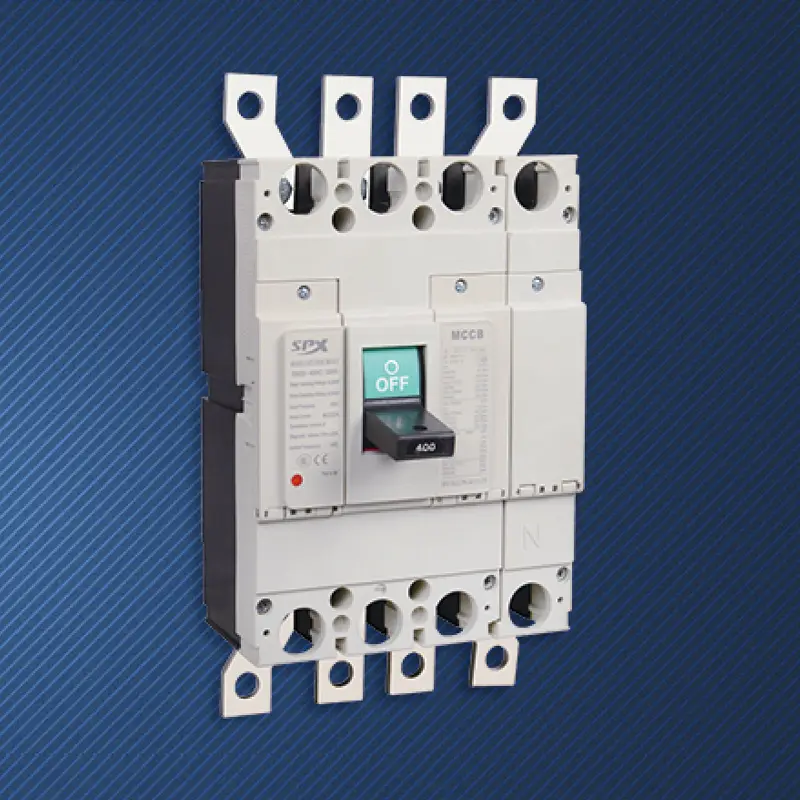

4P 350A strömbrytare i formgjuten hölje

I stora byggnader eller industrianläggningar med en effektkapacitet på flera hundra kilowatt växer distributionssystemets komplexitet och säkerhetskrav exponentiellt. Den SPX-anpassade 4P 350A kretsbrytaren i formgjuten hölje är designad specifikt för "källan" eller "aorta" i sådana komplexa system. Den går utöver en enda skyddsfunktion och åtar sig tre kärnuppdrag: att bryta felströmmar, hantera harmoniska strömmar som genereras av icke-linjära belastningar (som IT-utrustning och frekvensomvandlare) som återgår till neutrallinjen, och tillhandahålla absolut säkerhet och fullständig elektrisk isolering under underhåll. Det är den "stabiliserande kraften" som säkerställer en säker och stabil drift av systemet även under enorma, obalanserade och harmoniska belastningar.

Fördel

I icke-linjära belastningssystem med hög kapacitet kommer den tredje övertonsströmmen att läggas över den neutrala linjen, vilket gör att dess ström vida överstiger fasledningsströmmen. N-polen på 4P 350A kretsbrytaren har överbelastnings- och kortslutningsskydd på samma nivå som faspolen (350A), som på ett tillförlitligt sätt kan fungera i denna onormala situation och förhindra att den neutrala ledningen överhettas och fatta eld på grund av långvarig överbelastning. Detta är en grundläggande säkerhetsrisk som inte kan lösas med en trepolig brytare.
När något jordnings- eller kortslutningsfel uppstår, uppnår de fyra polerna synkron frånkoppling på millisekundnivå, och den felaktiga kretsen (inklusive potentiellt strömförande N-ledningar) är helt isolerad från strömförsörjningssidan, vilket ger den högsta nivån av säkerhetsskydd för personal och utrustning, och uppfyller de strikta kraven för totalisolerade elektriska apparater i IEC- och GB-standarder.
Utrustad med en elektronisk frigöringsenhet, kan den fint ställa in skyddsparametrar för var och en av de fyra polerna. Den korta fördröjningsskyddsfunktionen hos högkvalitativ 4P 350A kretsbrytare i formgjuten hölje är nyckeln till att uppnå helt selektiv utlösning av övre och nedre nivåer, vilket säkerställer att endast minimiområdet är isolerat i händelse av ett fel; Samtidigt kan den övervaka och registrera strömmen för varje fas och neutral linje, vilket ger datastöd för analys av strömkvalitet och felsökning.
Med en ramkonstruktion med stor kapacitet har den utmärkt värmeavledningsprestanda och dynamisk termisk stabilitet och tål en kontinuerlig ström på 350A och högintensiva kortslutningselektriska stötar.
Den kan integrera fyrpoliga hjälpkontakter, larmsignaler, shunt-/underspänningsutlösningsanordningar och elektriska manövermekanismer, vilket enkelt uppnår fjärrövervakning, automatisk omkoppling och koppling till byggnadsledningssystem.

Ansökan

Den skräddarsydda 4P 350A kretsbrytaren i formgjuten hölje fungerar som den huvudsakliga inkommande strömbrytaren för datacentergolven under TN-S strömförsörjningssystemet, skyddar och isolerar strömdistributionssystemet som innehåller ett stort antal enfas serverskåp, och hanterar effektivt den 3:e övertonen.
Lågspänningssidans huvudströmbrytare för transformatorer i stora köpcentrum, superhöga kontorsbyggnader och stjärnklassade hotell uppfyller kraven i säkerhetsföreskrifterna för att isolera alla strömförande ledare.
Idrottsarenor, teatrar, tertiära sjukhus och andra viktiga platser med flera enfasbelastningar måste använda 4P 350A Circuit Breaker i formgjuten hölje för sina huvudsakliga distributionsskåp för att säkerställa säkerhet och kompatibilitet.
Den 4P 350A kretsbrytaren i formgjuten hölje ger strömskydd och skydd mot övertonsström för stora svetsverkstäder och produktionslinjer med centraliserad utrustning med variabel frekvens.

SPX SM30-400 Series of Formed Case Breaker MCCB Parameter

Ram(A)		SM30-400(NF-CW)						Driftsegenskaper
Märkström i (A)		250, 300, 315, 350, 400
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 690V
Antal stolpar		3			4
Begränsad brytkapacitet		C	S	H	C	S	H
Kortslutningsavbrottskrets(kA) AC400V		25	35	50	25	35	50
Kör kortslutning (kA) AC400V		15	20	25	15	20	25
Profilbild
	a	258			258
	b	140			185
	c	153			153
Monteringsbild
	d	195			195
	e	45			45
	f	8			8
Maskinens livslängd		4000
Elektrisk livslängd		1500
Elektrisk driftanordning (MD)		●
Utvändigt vridhandtag		●
Automatisk utlösningsanordning		Termisk-magnetisk
