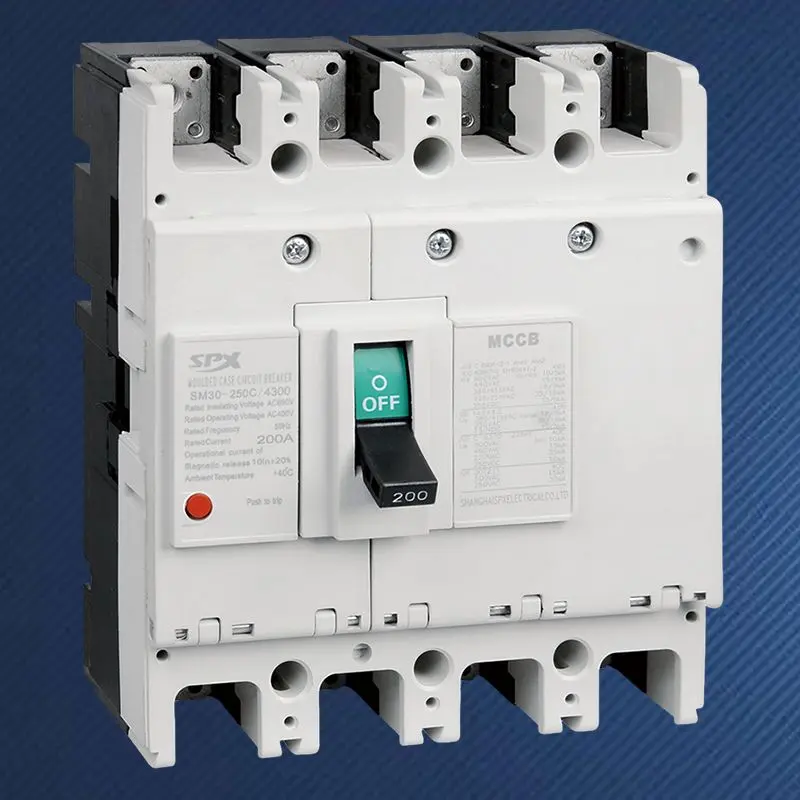

4P 200A strömbrytare i formgjuten hölje

I moderna kommersiella byggnader, datacenter och industriella miljöer som använder ett stort antal enfasiga olinjära belastningar kan traditionella trepoliga brytare inte längre uppfylla alla krav för säker isolering. Födelsen av SPX högkvalitativa 4P 200A kretsbrytare i formgjuten hölje ligger i att uppnå fullständig isolering och kontroll av strömförande ledare. Den skyddar inte bara trefasledningar, utan använder också sin avgörande fjärde pol (N-pol) för att koppla bort och isolera neutrala ledningar, vilket i grunden löser utrustningsskador, brandrisker och risker för elektriska stötar för personal som orsakas av neutralledningselektrifiering, potentiell drift eller felströmmar. Det är ett strategiskt val för att möta komplexa strömförsörjningskvalitetskrav och höga säkerhetsstandarder.

Fördel

I frånkopplat tillstånd kan den samtidigt skära av alla fas- och nollledningar, vilket ger den högsta säkerhetsnivån för underhåll av backend-utrustning och linjeinspektion, och uppfyller de strikta kraven för isoleringsintegritet i jordsystem som TN-S och TT.
I situationer där trefasbelastningar är allvarligt obalanserade eller tredje övertonsströmmar är betydande (som stor LED-belysning, IT-utrustningskluster), kan den neutrala ledningen bära onormala strömmar. Den 4P 200A gjutna höljesbrytaren säkerställer att noll- och fasledningarna synkront avbryts i händelse av överbelastning eller kortslutningsfel, vilket förhindrar att N-ledningen överhettas och orsakar brand.
Om någon pol går sönder (inklusive N-polen), kommer strömbrytaren att låsas med fyra poler för att säkerställa att den felaktiga kretsen är helt isolerad.
Skyddsfunktionen för N-polen kan konfigureras enligt standarder och applikationskrav, allmänt känd som full skyddstyp (med samma märkström och skyddsegenskaper som faspolen) eller justerbar typ, för att anpassa sig till olika systemjordnings- och skyddskoordinationskrav.
När de är utrustade med elektroniska utlösningsanordningar kan exakta korta fördröjningsinställningar användas för att uppnå fullständig selektiv koordinering med skyddsutrustning på lägre nivåer på tre eller fyra poler, vilket säkerställer kontinuitet i strömförsörjningen.
Designen och materialvalet för den högkvalitativa 4P 200A kretsbrytaren med gjuten hölje tar hänsyn till möjligheten av högordnade harmoniska strömmar i neutrallinjen, vilket säkerställer långsiktig stabilitet under drift.
Den hållbara 4P 200A kretsbrytaren i formgjuten hölje använder kontaktmaterial, ljusbågssläckningssystem och isoleringsramar av samma kvalitet som högkvalitativa trepoliga MCCB, vilket säkerställer mekanisk och elektrisk hållbarhet under fyrpolig synkron drift.

Ansökan

Den 4P 200A strömbrytaren med formgjuten hölje som finns i lager fungerar som den huvudsakliga inkommande strömbrytaren för stora köpcentra, kontorsbyggnader och hotell under TN-S-systemet, och uppfyller säkerhetsföreskrifterna som kräver att huvudströmbrytaren kopplar bort alla strömförande ledare.
Tillhandahålla inkommande ledningsskydd och synkront skydd av neutrala ledningar för pelarskåpen i datorrum med ett stort antal enfasservrar som orsakar allvarlig trefas obalans och harmonisk distorsion.
Huvudströmbrytaren för strömfördelning i operationssalar, laboratorier och ljus- och ljudsystem för stora scen är utformad för att förhindra överhettning orsakad av överlagring av 3:e övertonen på neutrallinjen.
4P 200A kretsbrytare med formgjuten hölje, som skyddsanordning på den övre nivån för den dubbla kraftöverföringsomkopplaren (ATSE), kan också isolera den neutrala ledningen absolut när du växlar mellan två strömkällor, vilket undviker oavsiktlig parallellkoppling av neutrala ledningar i olika system.

SPX SM30-250-serien av MCCB Thermal Magnetic Parameter

Ram(A)		SM30-250(NF-CW)						Driftsegenskaper
Märkström i (A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 690V
Antal stolpar		3			4
Begränsad brytkapacitet		C	S	H	C	S	H
Kortslutningsavbrottskapacitet (kA) AC400V		18	30	50	18	30	50
Kör kortslutning (kA) AC400V		9	15	25	9	15	25
Profilbild
	a	165			165
	b	105			140
	c	90			90
Monteringsbild
	d	126			126
	e	35			35
	f	5			5
Maskinens livslängd		4000
Elektrisk livslängd		2000
Elektrisk driftanordning (MD)		●
Utvändigt vridhandtag		●
Automatisk utlösningsanordning		Termisk-magnetisk

Framifrån
