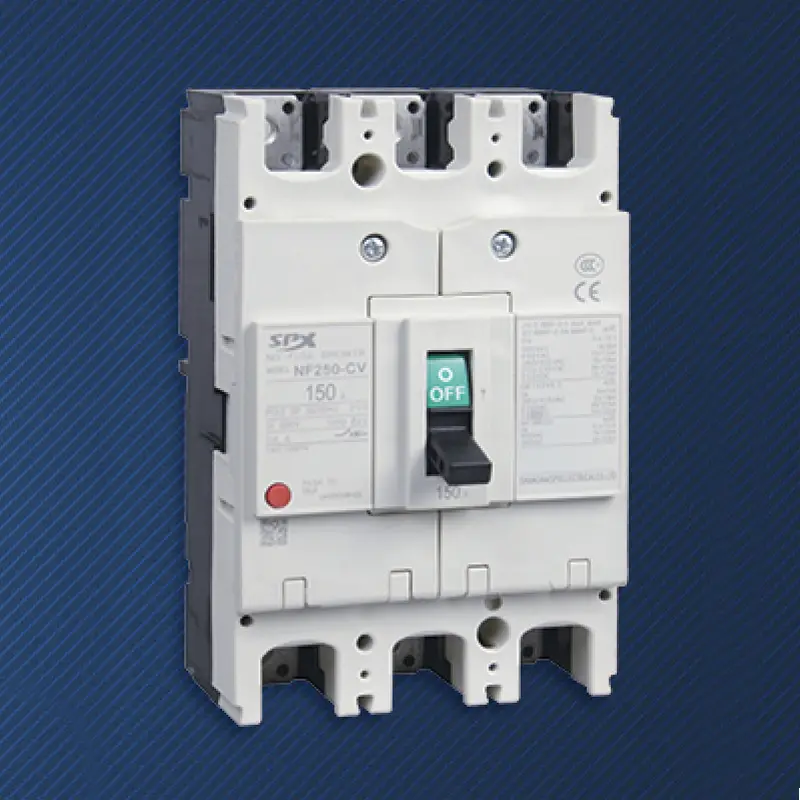

4P 250A 200A strömbrytare i formgjuten hölje

I samband med allt strängare moderna elsäkerhetsstandarder kräver fler och fler tillämpningsscenarier fullständig isolering och skydd av alla spänningsförande ledare, inklusive nolla ledningar. SPX-fabrikens högkvalitativa 4P 250A 200A kretsbrytare i formgjuten hölje är en ingenjörspraktik under detta kärnkoncept. Den används specifikt på kritiska kretsar med obalanserade trefaslaster, betydande övertonskomponenter eller där fyrpolig isolering krävs enligt föreskrifter. Den här serien är inte bara en skyddande apparat, utan också ett högtidligt åtagande för systemöverensstämmelse, drift- och underhållssäkerhet, och lastanpassningsförmåga, vilket säkerställer säker och säker strömtillförsel från medelstora kommersiella anläggningar till avancerade industriella applikationer.

Särdrag:

De två specifikationerna 200A och 250A täcker exakt de vanliga medelstora distributionskapacitetskraven på cirka 100kW till 125kW (400V-system). 4P 250A 200A kretsbrytare i formgjuten hölje är det mest lämpliga valet för golvfördelningslådor, strömförsörjningar för stora utrustningar, kolumnskåp för datacenter och andra scenarier.

Användare kan välja den mest lämpliga modellen baserat på noggrann beräkning av belastningsströmmen, undvika kostnader och utrymmesslöseri som orsakas av "stor häst som drar liten bil", och uppnå den optimala balansen mellan skyddsfördelar och investeringsfördelar.

När ett stort antal enfasiga olinjära belastningar (såsom IT-servrar, LED-belysning) får den tredje övertonen att överlappa på den neutrala linjen, kan den fulla strömskyddskapaciteten hos 4P 250A 200A gjutna höljesbrytare N-polen förhindra den dolda och farliga brandrisken med överbelastningsuppvärmning i neutralledningen.

Under underhåll eller reparation, genom att koppla bort denna strömbrytare, kan synkron och absolut isolering av alla strömförande ledare (L1, L2, L3, N) uppnås, vilket skapar en absolut säker elektrisk miljö för operatörer och uppfyller de obligatoriska kraven för isoleringsintegritet i TN-S och andra system.

Varje pol (inklusive N-polen) som upptäcker ett överbelastnings- eller kortslutningsfel kommer att utlösa en fyrpolig synkron momentan frånkoppling, vilket säkerställer att felet är helt isolerat och förhindrar att olyckan eskalerar.

Ansökan:

Som huvuddistributionsbrytare för standardgolv i kontorsbyggnader och stora butiker under TN-S-systemet, uppfyller den säkerhetsföreskrifter och skyddar blandade mängder belysning och uttag.

Ingångsomkopplaren på kolumnhuvudskåpet i det medelstora datacentret ger ström till nedströms serverskåp och hanterar den neutrala övertonsströmmen som genereras av IT-belastningar.

Strömförsörjningens inkommande skydd i kontrollcentret för den automatiserade produktionslinjen har blandade belastningar som motorer (trefas) och styrenheter (enfas) på produktionslinjen.

SPX SM50-250 Series of Formed Case Breaker MCCB Parameter

Ram(A)		SM50-250(NF-CV)
Märkström In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Märkspänning (V)		AC 400V
Nominell isolationsspänning (V)		AC 690V
Antal stolpar		3			4
Begränsad brytkapacitet		C	S	H	C	S	H
Kortslutningsavbrottskapacitet (kA) AC400V		18	30	50	18	30	50
Kör kortslutning (kA) AC400V		9	15	25	9	15	25

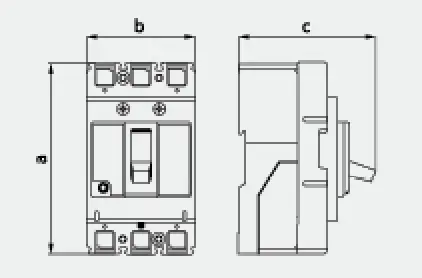

Profilbild
	a	165			165
	b	105			140
	c	90			90

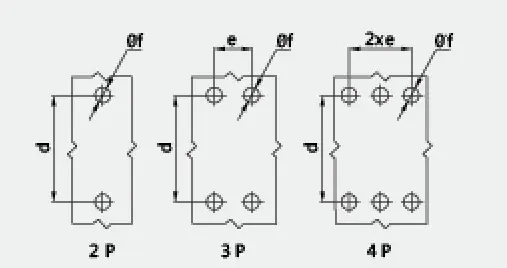

Monteringsbild
	d	126			126
	e	35			35
	f	5			5
Maskinens livslängd		4000
Elektrisk livslängd		2000
Elektrisk driftanordning (MD)		●
Utvändigt vridhandtag		●
Automatisk utlösningsanordning		Termisk-magnetisk
