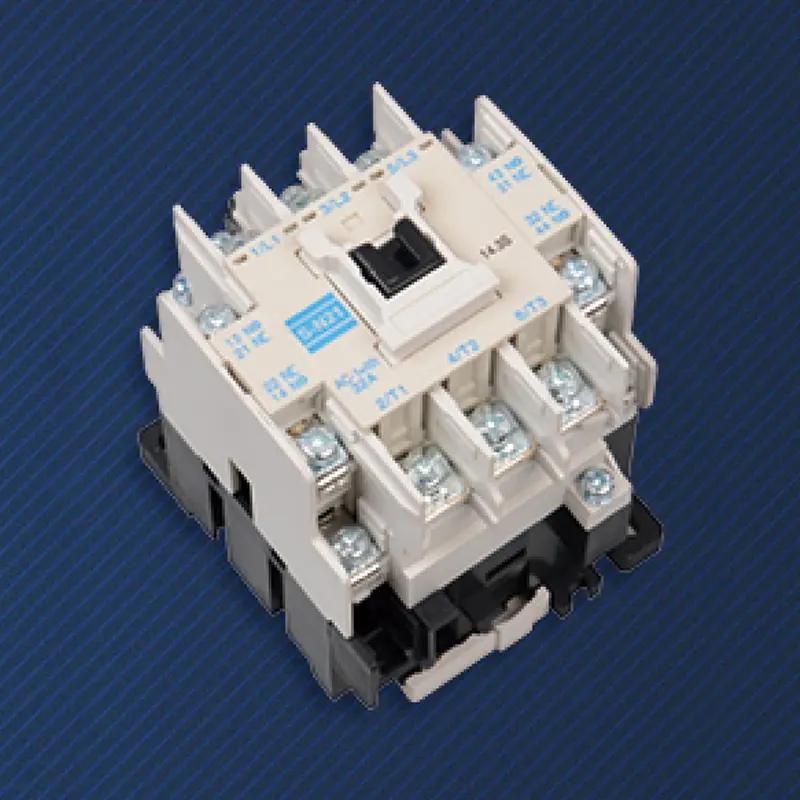

AC magnetisk kontaktor

Produktbeskrivning

Högkvalitativ AC magnetisk kontaktor tillverkad av SPX Electric är den fysiska utgångspunkten för alla automationskontroller. Efter att PLC:n utfärdat kommandot, fullbordar den elektromagnetiska AC-kontaktorn ett avgörande steg från svaga styrsignaler till stark elektrisk drivning innan motorn faktiskt roterar. Det är inte den mest komplexa komponenten, men det är en oersättlig och tidshärdad pålitlig exekutor i industriella kraftsystem.
Genom att driva mekaniska kontakter med elektromagnetisk kraft upprättas fullständig elektrisk isolering mellan styrspolen (lågspänningssidan) och huvudkretsen (högspännings högströmssidan). Detta undviker i grunden risken för att högspänning kommer in i styrsystemet, vilket säkerställer säkerheten för personal och känslig utrustning såsom PLC:er.
Den mekaniska verkan av kontaktpunkten åtföljs vanligtvis av ett tydligt och hörbart "klick"-ljud, och de flesta produkter har ett visuellt lägesindikatorfönster, vilket ger direkt och tillförlitlig återkoppling av fysiskt tillstånd.
Strömmen i ögonblicket för start av motorn kan nå 5-8 gånger märkvärdet. De silverbaserade legeringskontakterna speciellt designade för elektromagnetiska kontaktorer och deras snabba stängningsverkan kan motstå sådana intensiva strömstötar, vilket är en svag länk i många elektroniska switchkomponenter.
När kontakten är frånkopplad bildas ett tydligt luftisoleringsgap, och sedan kommer belastningssidan och strömsidan att stängas av helt utan risk för läckström, vilket uppfyller strikta säkerhetsföreskrifter för underhåll av strömavstängning.
Den elektromagnetiska och mekaniska kärnstrukturen hos AC Magnetic Contactor har stark tolerans mot temperatur, fuktighet, damm och vissa spänningsfluktuationer. I tuffa industriella miljöer är dess tillförlitlighet vanligtvis överlägsen komplexa rena elektroniska enheter.
Efter miljontals mekaniska livslängder är slitaget på AC Magnetic Contactor (som kontakterosion) förutsägbart och gradvis, vilket gör det enkelt att utveckla förebyggande underhållsplaner och undvika plötsliga katastrofala fel.

Hur kärnkomponenter fungerar tillsammans

1. Elektromagnetiskt system (drivkälla):
Spole: accepterar styrspänning (som 24V AC/DC, 220V AC) och omvandlar elektrisk energi till ett magnetfält.
E-typ statisk järnkärna och dynamisk järnkärna: Efter att spolen har aktiverats genererar den magnetisk kraft för att attrahera den dynamiska järnkärnan. Den inbyggda kortslutningsringen är speciellt utformad för att eliminera vibrationer och buller orsakade av AC nollgenomgång, vilket säkerställer tyst och jämn sug i AC-miljöer.

2. Kontaktsystem (utförandeenhet):
Huvudkontakt (normalt öppen): Tillverkad av silverbaserade material (som silverkadmiumoxid) som är motståndskraftiga mot svetsning och har låg kontaktresistans, som kan bära höga strömmar i huvudkretsen.
Hjälpkontakt: mekaniskt kopplad till huvudkontakten, används för att styra krets självlåsning, signalåterkoppling eller förregling, vanligtvis med en modulär design som kan kombineras flexibelt.

3. Bågsläckningssystem (säkerhetsskydd):
Vid brytning av höga strömmar uppstår högtemperaturbågar mellan kontakterna. AC Magnetic Contactor använder ett bågsläckande skydd av metallgaller för att skära, kyla och snabbt släcka ljusbågen, skydda kontakterna från erosion och förhindra olyckor orsakade av att ljusbågen flyger ut.

Ansökan

AC Magnetic Contactor är en standardkonfigurationsstyrenhet för alla motorer med direkt onlinestart, stjärndeltastart och mjukstartare.
AC Magnetic Contactor används för att styra belastningar såsom stora elektriska värmerör, industriugnar, belysningsgrupper etc. som kräver frekvent på/av.
Nyckelexekveringsenheten i automatisk överföringsomkopplare (ATS): ansvarig för att fysiskt ansluta eller koppla från strömförsörjningsledningen under byte av två strömkällor.

Huvudströmkretsen för utrustning som kranar, kompressorer och pressgjutningsmaskiner är ansluten eller frånkopplad.

SPX hushålls AC modulär kontaktorparameter

Ram(A)			SS-N21
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Returström (AC-3) GB14048.4		220V	22
		380V	22
Reeded värmeström (A)			32
Reed insutaled spänning (V)			660
Hjälpkontakt AC-15	Kontakta	Standard	2NO+2NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			100
Maskiniskt liv			500

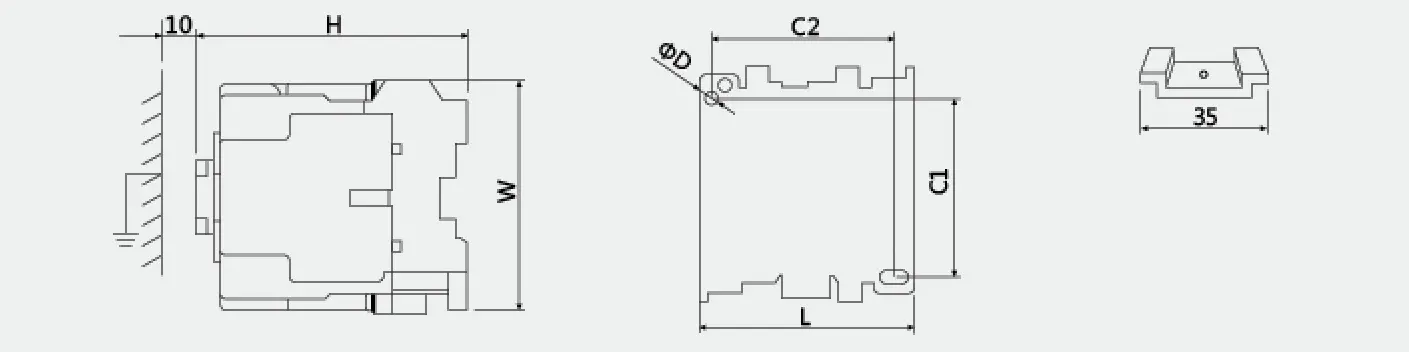

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
