AC Kontaktor Luftkonditioneringsenhet

SPX Electric Factorys skräddarsydda AC Contactor Air Condition Unit är inte en enkel tillämpning av en universell kontaktor. Det är en elektromagnetisk omkopplarenhet professionellt definierad i termer av elektrisk livslängd, brytkapacitet och volymstruktur baserat på arbetsegenskaperna hos luftkonditioneringskompressorer (särskilt förseglade kompressorer med automatiskt återställande överbelastningsskydd) och fläktmotorer.

Egenskaper och fördelar

Den högkvalitativa AC-kontaktorluftkonditioneringsenheten följer strikt användningskategoristandarderna för AC-8a (elektriska motorer i kontrollerade förseglade kylkompressorer) eller AC-7a (elektriska motorbelastningar för hushåll och liknande ändamål), vilket innebär att dess elektriska livslängd och till/från kapacitetstestförhållanden helt simulerar de verkliga arbetsförhållandena för luftkonditioneringskompressorer.
Den vanliga märkströmmen täcker 30A till 45A, och arbetsspänningen matchas med enfas (208-240V) eller trefas (upp till 660V) luftkonditioneringssystem, som direkt kan uppfylla kompressoreffektkraven för de flesta hushålls- och kommersiella luftkonditioneringsapparater.
Huvudkontakterna är i allmänhet gjorda av silverlegeringar eller silverbaserade legeringsmaterial, som har utmärkt ledningsförmåga, motståndskraft mot bågeerosion och motstånd mot svetsning, vilket säkerställer stabil kontakt även när de ofta utsätts för kompressorstartströmmar.
Genom att anta en tredimensionell design med en övre och nedre layout, är den övre delen ett direktverkande bro med dubbla brytpunktskontaktsystem, och den nedre delen är ett elektromagnetiskt system. Strukturen är kompakt och underlättar installation i luftkonditioneringens kontrollbox med begränsat utrymme.
Inbyggd dubbelbrytande elektrisk ljusbågssläckningskammare eller längsgående sömbågssläckningsgaller kan snabbt kyla och släcka ljusbågen som genereras vid brytning av strömmen, vilket effektivt skyddar kontakterna och förhindrar störning av andra svaga strömstyrsignaler.
Strikt anpassningsförmåga till miljön: Användningsvillkoren är tydligt definierade, såsom temperaturintervallet för den omgivande luften (vanligtvis -5 ℃ till +50 ℃), höjd (≤ 2000 m), föroreningsnivå och installationskategori (vanligtvis Klass III), för att säkerställa stabil drift i hög temperatur, hög luftfuktighet och vibrationsmiljöer som utomhusenheten kan möta.
För att underlätta installationen på plats tillhandahålls ofta två huvudkretsanslutningsmetoder: stickpropp och skruvanslutning. Spoleterminalerna är också vanligtvis utformade med plug-in-anslutningar för att förenkla ledningsprocessen.
Vissa modeller tillåter installation av extra kontaktmoduler för elektrisk förregling eller återkoppling av kontaktorstatus till styrsystemet, vilket ökar styrflexibiliteten.

Viktiga tillämpningsscenarier

Styr den förseglade kylkompressorn och utomhusfläktmotorn för luftkonditioneringssystemet med fast hastighet eller variabel frekvens.
AC-kontaktorns luftkonditioneringsenhet fungerar som effektomkopplingsenhet för belastningar som fyrvägsventiler, kompressorer och fläktar.
AC-kontaktorns luftkonditioneringsenhet appliceras på kompressorns styrkrets för utrustning som kylskåp och vitrinskåp.

SPX AC Contactor Switch Parameter

Ram(A)			SS-N65
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Returström (AC-3) GB14048.4		220V	68
		380V	66
Reeded värmeström (A)			100
Reed insutaled spänning (V)			660
Hjälpkontakt AC-15	Kontakta	Standard	2NO+2NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			60
Maskiniskt liv			300

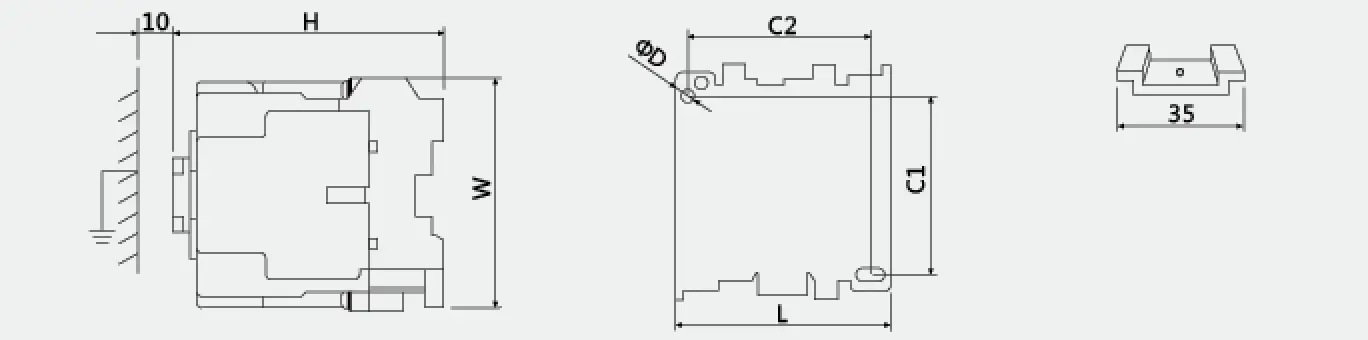

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
