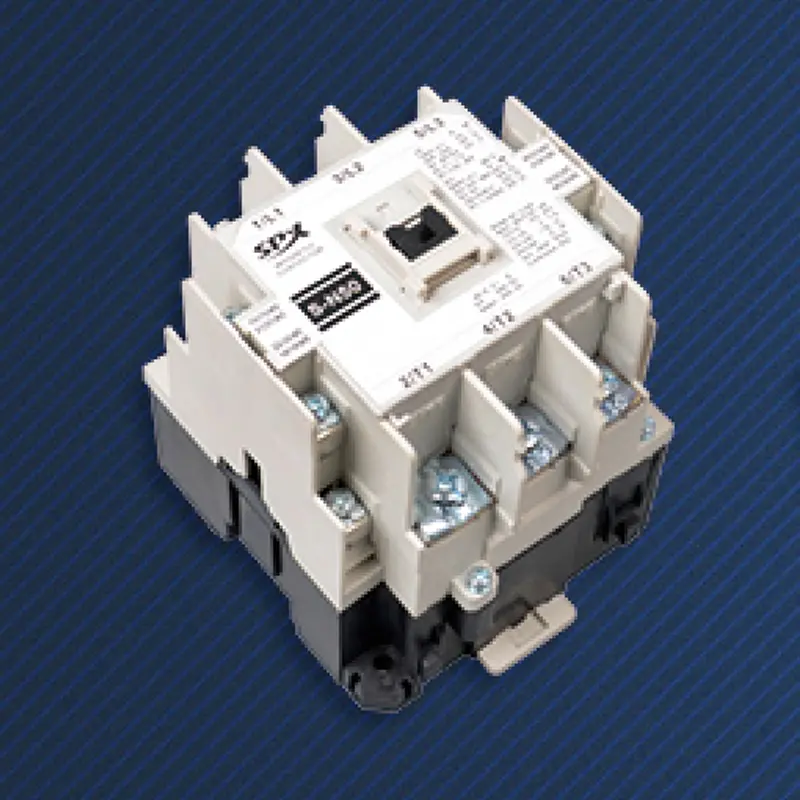

380V AC kontaktor

I en värld av industriell kraft är 380V trefaselektricitet det strömmande blodet, och SPX Electric hållbara 380V AC-kontaktor optimerad för denna spänning är hjärtklaffen som exakt kontrollerar blodflödet. Att välja en kontaktor som verkligen är designad för 380V-system, snarare än bara en universell modell för "nedstämpling" vid högre spänningsnivåer, innebär att gener med högre kompatibilitet, bättre prestanda och längre livslängd implanteras i din enhet.

Spolen, järnkärnan och reaktionsfjädern är optimerade för sina sugegenskaper vid 380V spänning, vilket säkerställer tillförlitlig sug och frigöring inom ett fluktuationsområde på ± 10 % av märkspänningen, vilket undviker brus, vibrationer eller svag sugning orsakad av dålig spänningsanpassning.

Det elektriska spelet och krypavståndet mellan interna spänningsförande delar är strikt designade och tillverkade enligt den isoleringsnivå som krävs för 380V-spänningsnivån, vilket ger exakta och icke överdrivna säkerhetsgarantier för att säkerställa långsiktig isoleringsstabilitet i fuktiga och dammiga miljöer.

Det finns ofta driftsöverspänningar och transienta överspänningar i industriella elnät. Ljusbågssläckningssystemet och isoleringsmaterialet i den dedikerade 380V-kontaktorn kan effektivt motstå sådana stötar, vilket minskar risken för haveri eller återtändning av ljusbågen.

För högfrekventa arbetsförhållanden (AC-3, AC-4 kategorier) som t.ex. motorstartstopp, inchning och backbromsning på industrianläggningar, motsvarar de elektriska och mekaniska livslängdsindikatorerna direkt de faktiska belastningsförhållandena vid 380V. Nyckelprestandaparametrar:

Märkisolationsspänning (Ui): typiskt 690V eller högre, vilket ger tillräcklig säkerhetsredundans för 380V driftspänning. Märk arbetsström (dvs.): Valet bör baseras på det strömvärde som motsvarar den kontrollerade belastningen (såsom motoreffekt) vid 380V spänning. Till exempel, om en trefasmotor på 22 kW med en märkström på cirka 40A eller en märkström på 42A eller 8A har en märkström. på ≥ 45A bör väljas. Användningskategori: AC-3 (squirrel cage motor start stop) är den vanligaste standarden. Om den används för frekvent inch- eller backbromsning, måste den väljas eller minskas i kapacitet enligt AC-4-kategorin.

Urvals- och applikationsguide:

Användningsområden:
380V AC-kontaktorn som finns i lager är lämplig för att styra alla trefasmotorer av verktygsmaskiner, pumpar, fläktar, kompressorer, transportörer och produktionslinjemaskiner. 380V AC-kontaktorn fungerar som en standardkomponent i motorkontrollcenter (MCC), distributionspaneler och kondensatorkompensationsskåp.
Strömkontroll för central luftkonditioneringsenhet, kylvattenpump, hisstraktionsmaskin och brandpump.
Strömbrytare för vattenförsörjningssystem, avloppsrening, hamnlyftutrustning och andra applikationer.

SPX AC magnetisk kontaktorparameter

Ram(A)			SS-T20
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Returström (AC-3) GB14048.4		220V	18
		380V	18
Reeded värmeström (A)			32
Reed insutaled spänning (V)			660
Hjälpkontakt AC-15	Kontakta	Standard	1NO+1NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			100
Maskiniskt liv			500

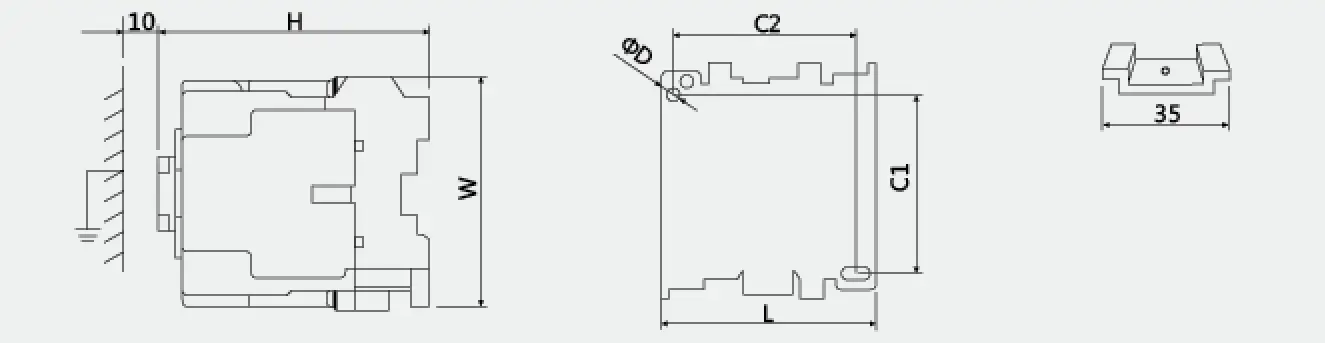

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
