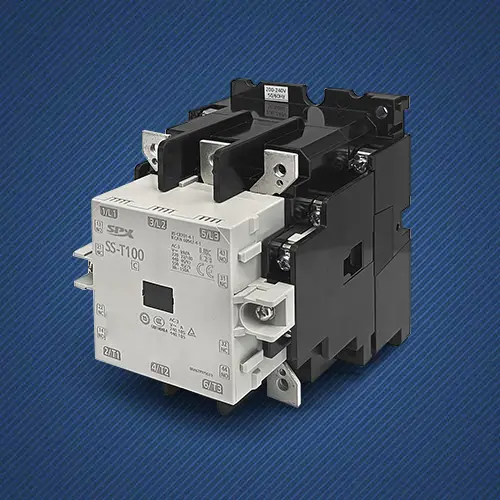

100A AC-kontaktor

SPX Electric Factorys högkvalitativa 100A AC-kontaktor är gjord av högkvalitativt silverbaserat legeringskontaktmaterial och ett tekniskt plastskal med stark slagtålighet. Dess mekaniska livslängd kan nå miljontals gånger, designad speciellt för industriella applikationer som kräver frekventa start-stopp-operationer, minimerar stilleståndstiden för underhåll och minskar den totala ägandekostnaden.

Särdrag

Den nominella arbetsströmmen är upp till 100A, vilket enkelt kan driva högeffekts trefaslaster. Standardspolespänningen stöder olika specifikationer som 24V AC. Den maximala switchspänningen kan nå 600V AC, vilket kan uppfylla kraven för olika industriella spänningsnivåer.
Den hållbara 100A AC-kontaktorn antar en modulär design och stöder installation av panel eller DIN-skena, vilket sparar utrymme i skåpet och underlättar installation och underhåll under arbete.
Vissa modeller har säkerhetskontaktorfunktion och överspänningsskyddsdesign, vilket ger ytterligare säkerhetsgaranti för kritiska applikationer.

Grundläggande information

Märkström: 100 A
Antal stolpar: 3 poler (huvudkontakt)
Huvudkontaktkonfiguration: 3 normalt öppna (3 NO)
Hjälpkontakter: Standardkonfiguration inkluderar 1 normalt öppen (NO) och 1 normalt stängd (NC)

Spoleparametrar

Spolespänning: 24 V AC (exempelmodell, andra spänningar kan anpassas)
Indragningsspänning: ≤ 80 % av märkspänning (typiskt värde)
Utlösningsspänning: ≥ 20 % märkspänning (typiskt värde)

Elektriska och mekaniska egenskaper
Märk isolationsspänning: 690 V AC
Max brytarspänning: 600 V AC
Märkeffekt: kan styra en trefasmotor på cirka 55kW vid 380V AC-spänning
Mekanisk livslängd: upp till 1000000 operationer
Elektrisk livslängd: Under nominell belastning överstiger det typiska värdet 100 000 operationer

Skyddsnivå: IP20, förhindrar att fingrar rör vid farliga delar
Arbetstemperaturområde: -5 °C till +60 °C
Förvaringstemperaturintervall: -40 °C till +70 °C

Ansökan

100A AC-kontaktorn i lager styr trefasa asynkronmotorer för fläktar, pumpar, kompressorer, transportörer och andra tunga maskiner.
Används för effektstyrning av centrala luftkonditioneringsenheter, kyltornsfläktar och stora vattenpumpar.
Som en nyckelkomponent i kondensatoromkoppling och automatiskt kraftöverföringssystem (ATS).
Styr stora belysningsgrupper, elektriska dörrar, scenutrustning och andra högströmsbelastningar.
