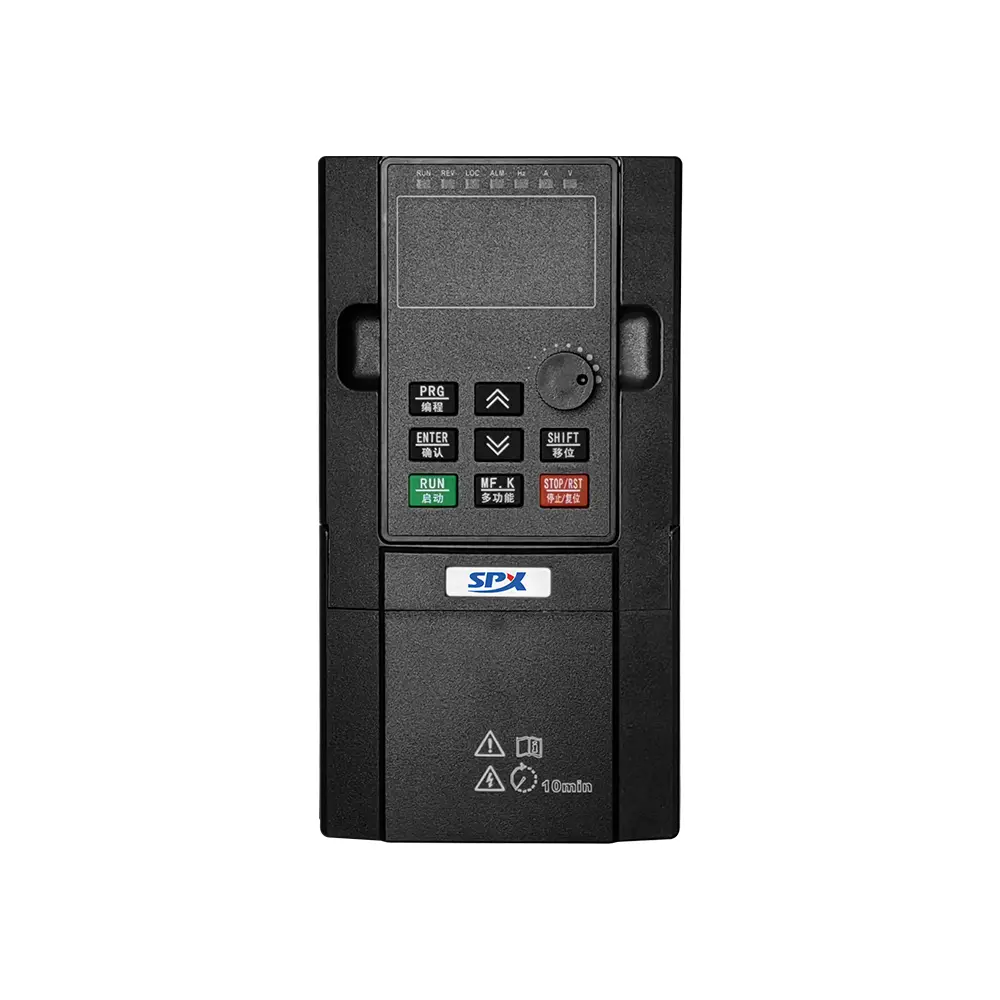

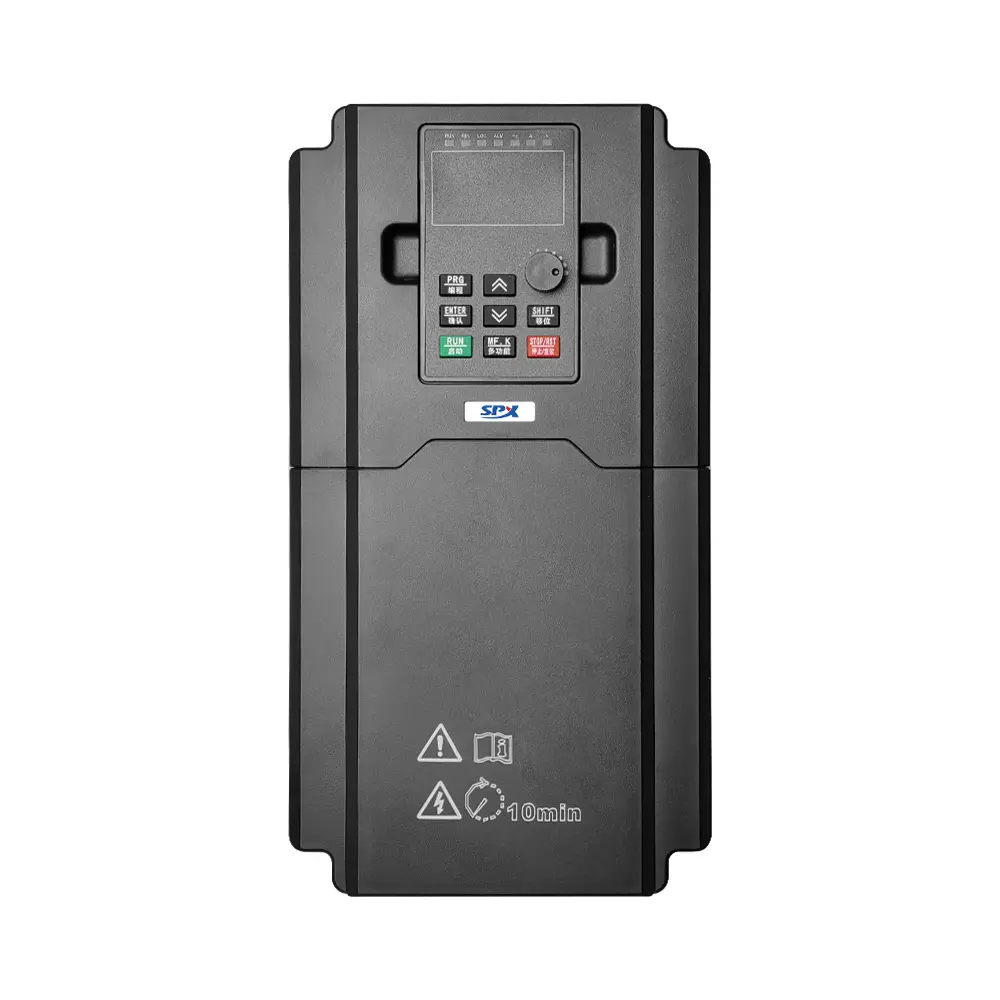

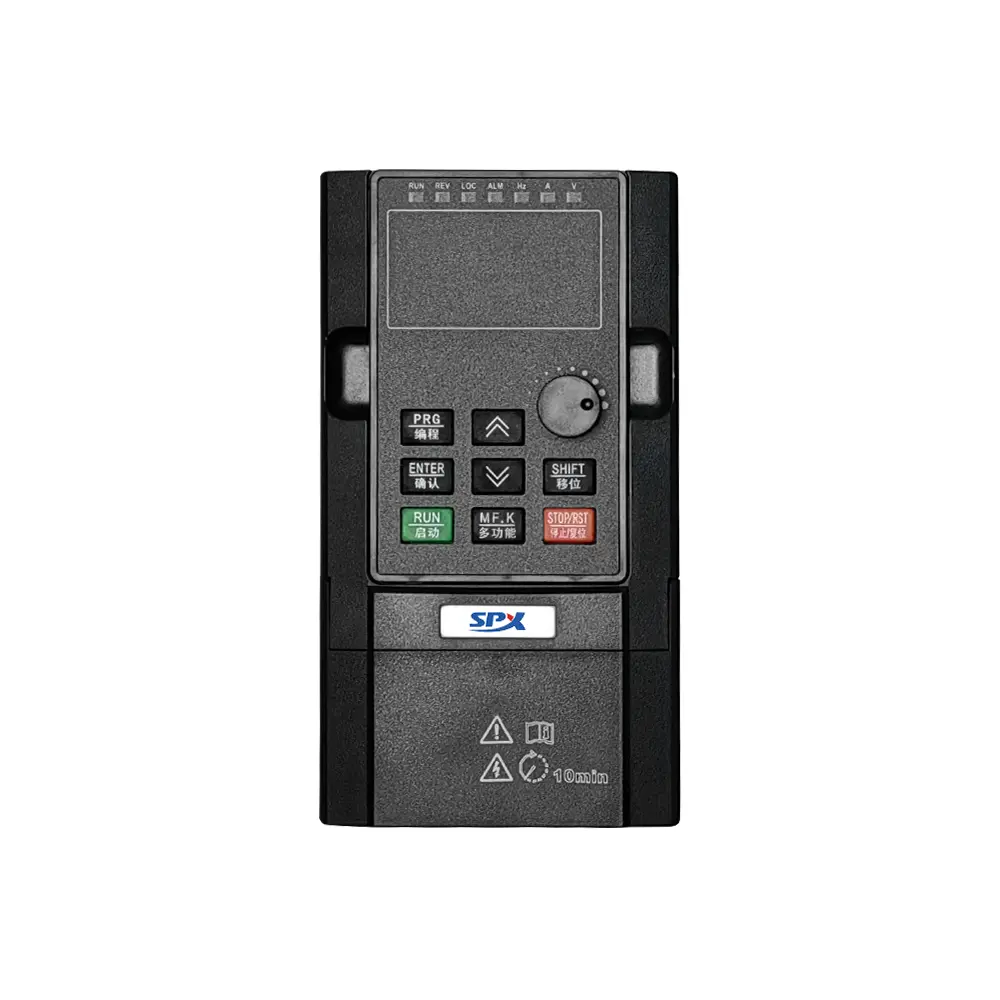

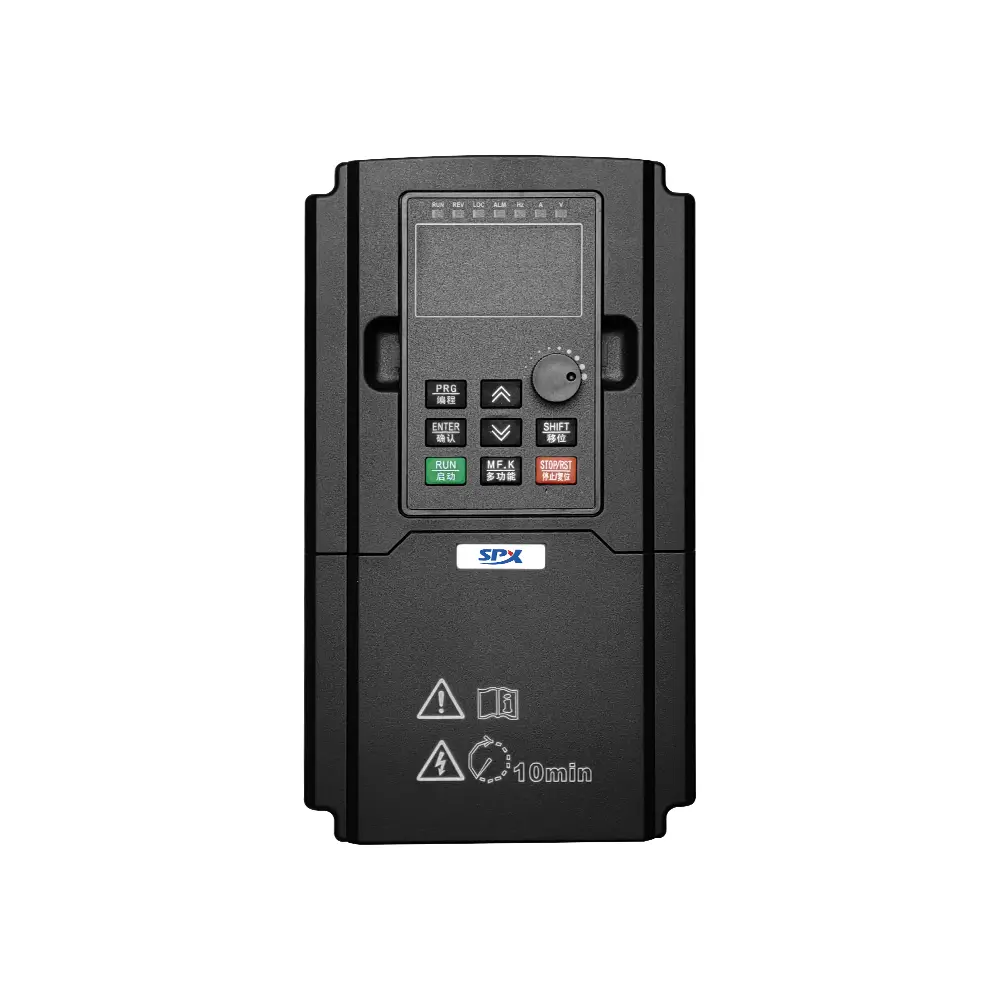

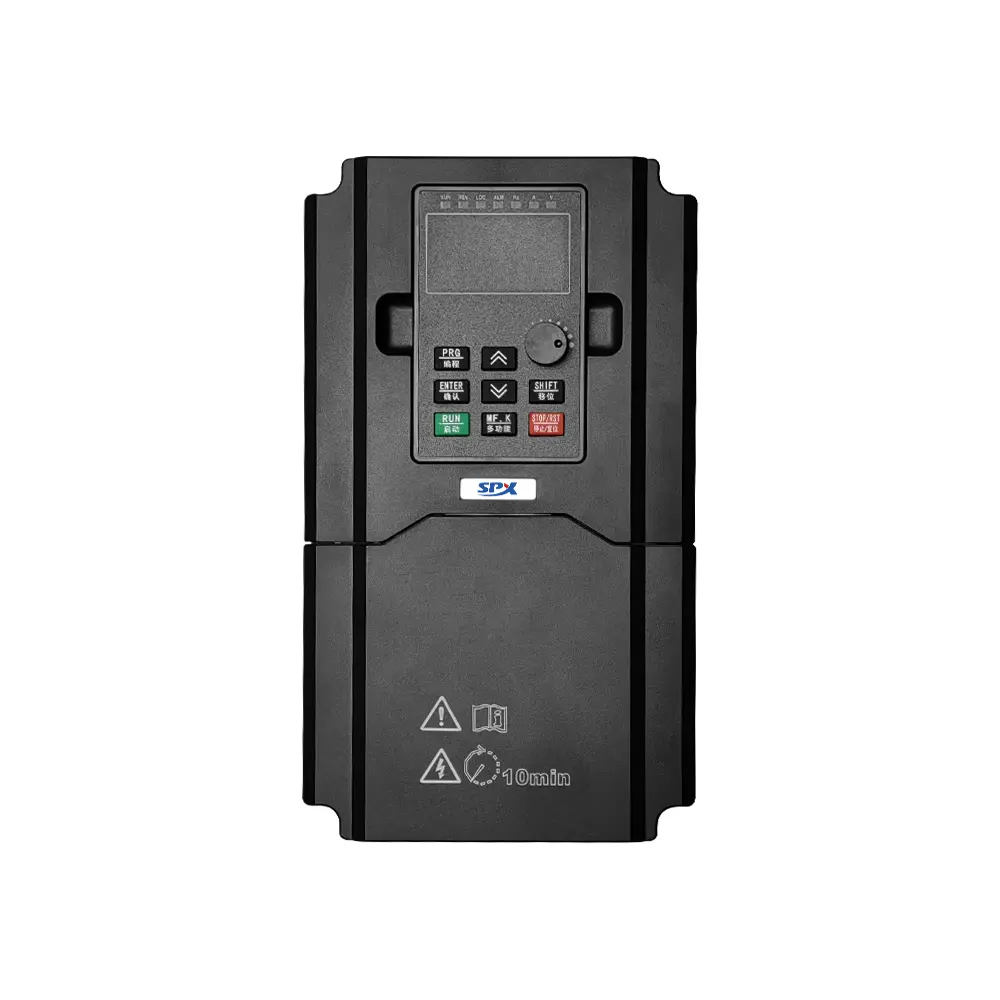

DC VFD frekvensomvandlare

Den SPX-anpassade DC VFD-frekvensomvandlaren överger den traditionella likriktarenheten i frekvensomformarens främre ände och kommunicerar direkt med DC-bussen, vilket effektivt översätter stabil DC-effekt till justerbar AC-effekt som krävs av motorn i ett steg. I en tidevarv av energistruktur som utvecklas mot distribuerad och likström, behöver den inhemska likström som genereras av fotovoltaiska arrayer, batterienergilagring, bränsleceller etc. ofta genomgå flera ineffektiva "AC-DC-AC"-omvandlingar vid tillförsel av AC-laster. Detta är inte bara en förenkling av komponenter, utan också ett språng i systemets energieffektivitet och en innovation inom arkitektur.

Genom att eliminera ingångslikriktningen och effektfaktorkorrigeringskretsarna för traditionella frekvensomvandlare, reduceras energiomvandlingsprocessen, och systemets totala effektivitet förbättras generellt med 2% -5%, särskilt under delbelastningar där fördelarna är mer uppenbara.

Förenklad topologistruktur, med volym och vikt vanligtvis mindre än AC-ingångsfrekvensomvandlare med samma specifikationer vid samma effektnivå. DC VFD-frekvensomvandlare i grossistledet är mer gynnsam för integrerad installation i DC-skåp med begränsat utrymme.

Designad för att anpassa sig till vanliga DC-spänningsnivåer som 200-400Vdc, 500-800VDC, etc., kan den anslutas direkt till solcellssträngar, batteripaket eller DC-distributionsskenor.

När motorn är i strömgenereringsläge (som när tunga föremål sänks eller utrustning stoppas akut), kan den effektivt återkoppla den regenererade energin till DC-bussen för användning av andra belastningar eller lagras i batteriet, vilket uppnår intern cirkulation och maximalt utnyttjande av energi i DC-nätet.

På grund av att den drivs helt från DC-bussen, fungerar den högkvalitativa DC VFD-frekvensomvandlaren utan att påverkas av spänningsfluktuationer, frekvensflimmer eller harmonisk förorening från växelströmsnätet, vilket ger extremt ren och stabil kraft till motorn, vilket gör den särskilt lämplig för precisionsutrustning med extremt höga krav på strömkvalitet.

I DC-mikronät är det lättare att selektivt skydda och samarbeta med uppströms DC-brytare och säkringar, vilket förenklar systemskyddsarkitekturen.

Kärntopologi:

DC-ingång positiva och negativa samlingsskenor → DC-stödkondensator → intelligent inverterenhet (baserad på IGBT/SiC) → filtrerad uteffekt av trefas växelström till motorn. Jämfört med traditionella frekvensomriktare: AC-ingång → likriktarbrygga → DC-busskondensator → inverterbrygga → utgång.

Ansökan

Anslut fotovoltaiska DC-kombinationsboxar eller energilagringsbatterier direkt för att driva laster som vattenpumpar och fläktar, och bygg effektiva system utanför elnätet eller nätanslutna.
DC VFD-frekvensomvandlaren används för den elektriska testbänken för elfordon, som direkt simulerar batteriutgången med hjälp av en DC-strömförsörjning för att testa motorstyrenhetens prestanda.
I fartyg, datacenter och halvledarfabriker som använder 380V eller högre spännings DC-samlingsskenor, levererar DC VFD Frequency Converter ström till olika hjälpkraftsutrustningar (luftkompressorer, kylpumpar).
I likströmssystemet för gruvlastbilar och eltekniska maskiner drivs hydraulpumpar, fläktar och annan utrustning.

G1,5KW tekniska data
