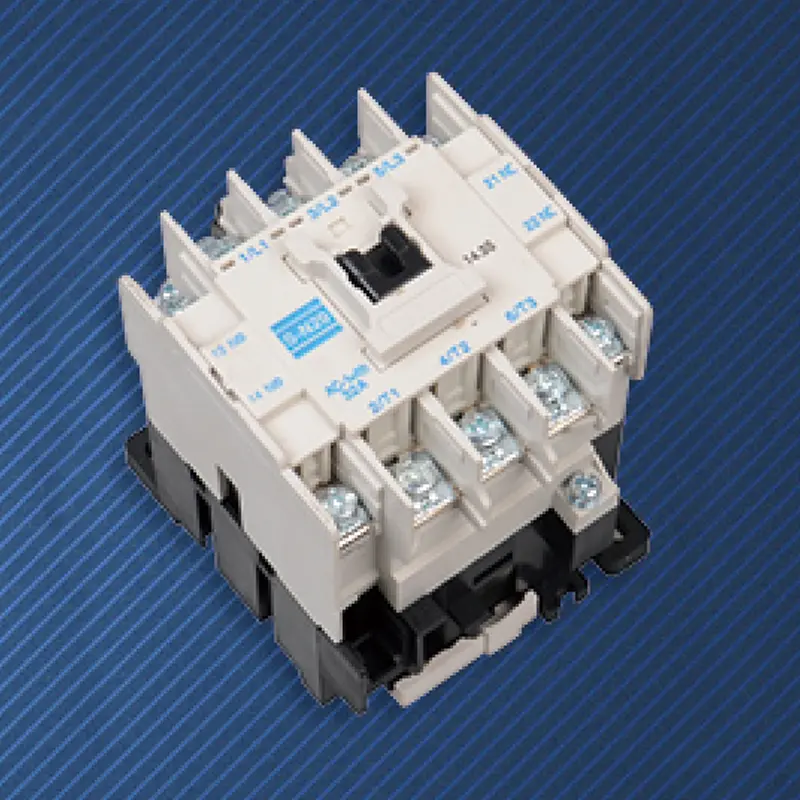

AC Kontaktor Din Rail Mount

Säg adjö till rörig kabeldragning och tidskrävande fixering. När SPX Electrics hållbara AC-kontaktor Din Rail Mount möter standardiserade DIN-skenor, uppgraderas den från en enda enhet till en del av ett industrialiserat, systematiskt elinstallationssystem. Värdet av den skenmonterade AC-kontaktorn vi tillhandahåller går långt utöver tillförlitlig strömkoppling, men ligger också i hur den omstrukturerar ditt skåputrymmeslayout och arbetsflöde med ultimat bekvämlighet.

fördel

Inget behov av mätning, borrning eller gängning. Justera helt enkelt det bakre spännet på AC-kontaktor Din Rail Mount med standard 35 mm DIN-skenan, tryck lätt för att säkert låsa den, och tiden för att installera en enhet mäts i sekunder.
Alla rälsmonterade komponenter (inklusive strömbrytare, reläer, kopplingsplintar, etc.) delar samma referenslinje, vilket naturligtvis bildar en horisontell och vertikal regelbunden layout, förbättrar estetiken och helt eliminerar installationsskevheter orsakade av manuell borrfel.
Enheten kan enkelt glida på styrskenan, och dess relativa läge kan justeras när som helst före och efter kabeldragning, vilket ger maximal flexibilitet för spårplanering och dragning.
När AC Contactor Din Rail Mount behöver bytas ut eller utökas, använd helt enkelt en skruvmejsel för att lossa spännet och ta bort den gamla delen och ersätta den med en ny. Systemexpansion eller felåterställning blir snabb och påverkar inte intilliggande
enheter. Jämfört med platt installation tillåter installation av styrskena flerskiktslayout med hög densitet i skåpets djupriktning, vilket fullt ut utnyttjar det värdefulla tredimensionella utrymmet inuti skåpet.
Det sparar tid och materialkostnader för bearbetning av panelhål, minskar behovet av installationsverktyg och minskar avsevärt arbetskostnaderna för senare underhåll och renovering.

Produktdesign och installationsanalys

AC Contactor Din Rail Mount följer strikt de internationellt erkända TH35-7.5 eller TH35-15 DIN-skenstandarderna, vilket säkerställer sömlös kompatibilitet med de allra flesta elskåp och tillbehör på marknaden. Baksidan är försedd med elastiska spännen gjorda av teknisk plast med hög seghet, vilket ger stabil låskraft samtidigt som det möjliggör snabb frigöring genom enkel verktygsmanövrering.
Alla ström- och kontrollterminaler är tydligt märkta på framsidan för snabb och exakt kabeldragning från samma riktning.
Kabelanslutningarna har optimerats i design, vilket ger tillräckligt med utrymme för skruvmejseldrift även när kablar med kallpressade kontakter används.
Ovansidan eller sidan är utformad med ett område för att sätta i eller skriva identifieringsskyltar, vilket underlättar kretsnumrering och funktionsmärkning.

Kärnapplikationsområden

Som den drivande kärnan för ställdon som motorer, värmare, magnetventiler etc., installeras AC-kontaktor Din Rail Mount sida vid sida på samma skena med PLC:er, strömbrytare, switchade strömförsörjningar etc., som bildar det standardiserade styrsystemets hjärta.
Installera kompakta kopplingsdosor av rälstyp bredvid enheter som kräver fjärrkontroll, med inbyggda kontaktorer som direkt driver lokala laster, vilket uppnår decentraliserad styrning och förenklad kabeldragning.
AC Contactor Din Rail Mount används för belysningsstyrning, fläktkonvektorstyrning, vattenpumpstyrning och andra scenarier, vilket underlättar standardiserad konstruktion och centraliserad hantering i distributionsrum eller kontrollboxar på plats.
Tillhandahålla en "plug and play"-bas för elektronisk styrmodul för tillverkare av mekanisk utrustning, vilket avsevärt minskar monterings- och idrifttagningscykeln för utrustningsskåp.

SPX hushålls AC modulär kontaktorparameter

Ram(A)			SS-N20
KW/HP(AC-3) Reed effekt(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Returström (AC-3) GB14048.4		220V	22
		380V	22
Reeded värmeström (A)			32
Reed insutaled spänning (V)			660
Hjälpkontakt AC-15	Kontakta	Standard	1NO+1NC
	Returström (A)	220V	1.6
		380V	0.95
Elektriskt liv			100
Maskiniskt liv			500

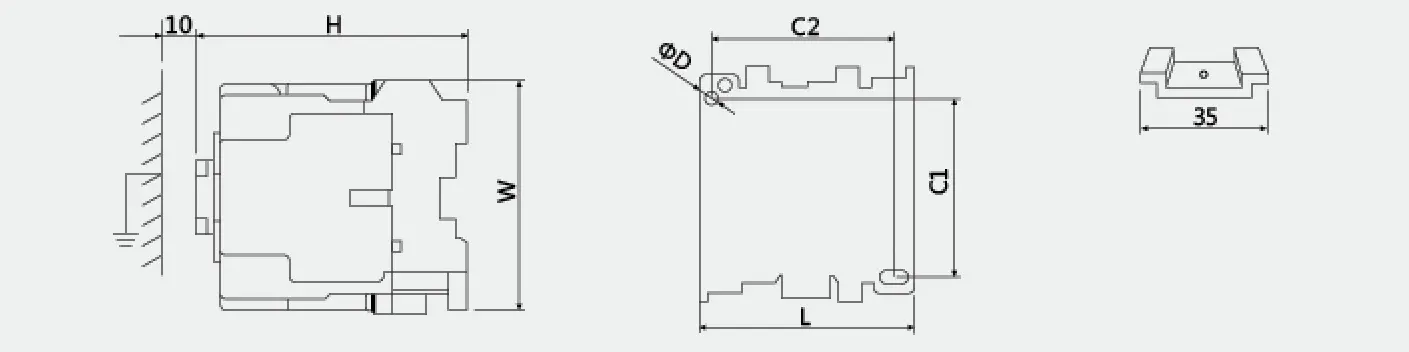

Kontur och monteringsmått
			Typ	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
